제시된 파형을 보고 입력을 분석한 뒤,
미·적분 합산회로를 구성하여 시뮬레이션 해보았습니다.
제시된 파형은 위와 같고, 삼각파와 삐침을 보고
클럭펄스의 미분+적분임을 짐작해 볼 수 있습니다.
즉, 입력 전원이 x, 출력이 f일 때, 회로도는 아래와 같습니다.

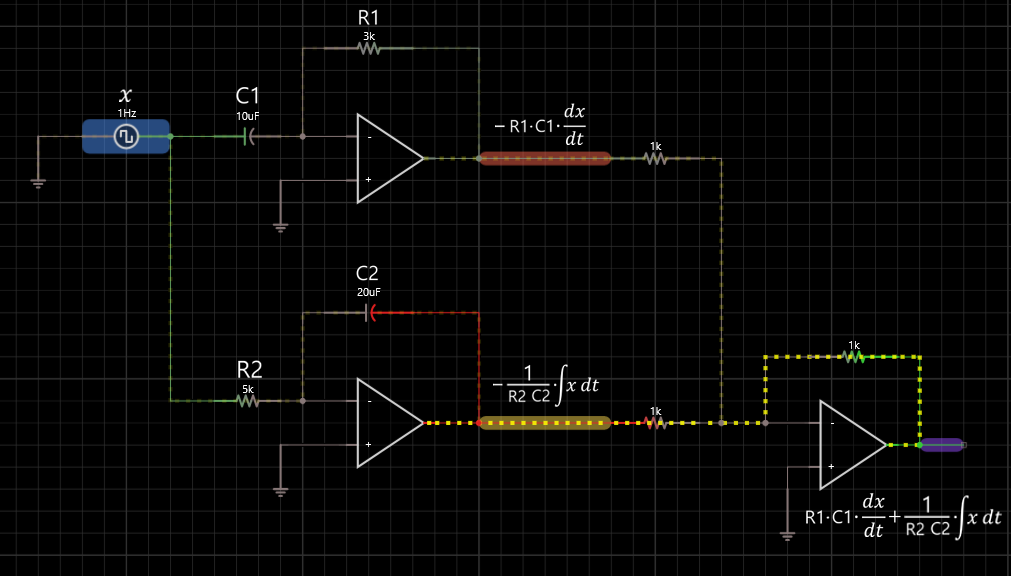

다음은 위 회로도를 바탕으로한 시뮬레이션입니다.
미 ·적분 그래프가 잘나오는 저항과 캐패시터를 사용하여 위와 같이 회로를 구성하였으며,

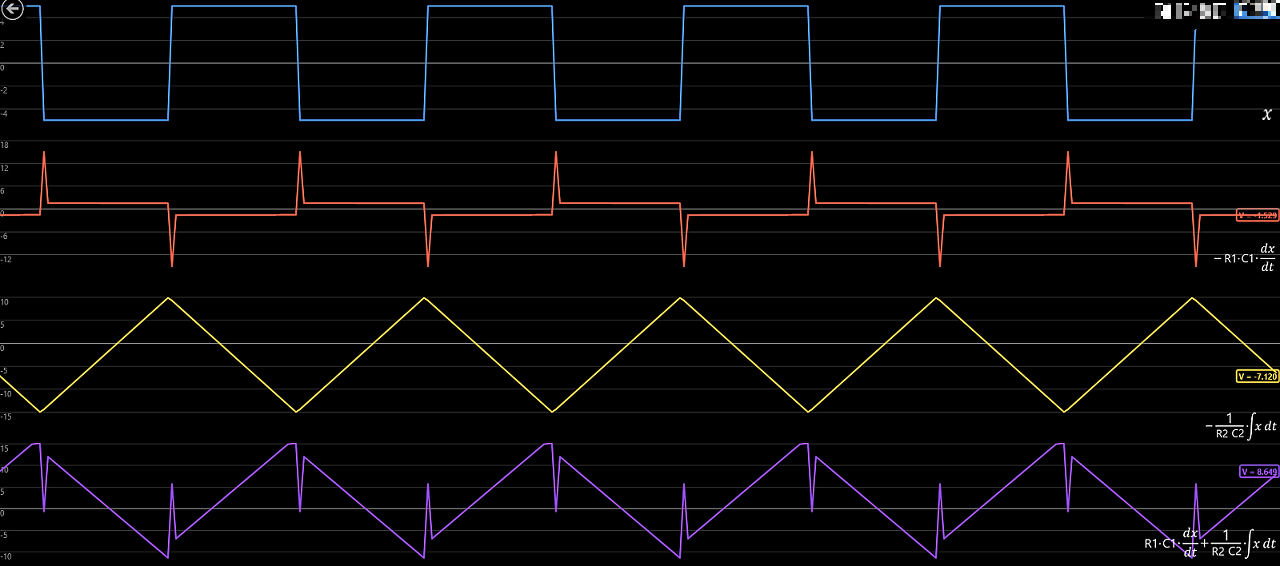

결과 그래프는 다음과 같습니다.
제시된 파형과 같은 파형(보라색)이 나타난것을 확인할 수 있었습니다.
감사합니다
공부한 내용을 복습/기록하기 위해 작성한 글이므로 내용에 오류가 있을 수 있습니다.
