I. 문제
배운내용을 바탕으로 정말 이론과 같은 파형이 나타나는지 시뮬레이션 합니다.
1. 가변저항을 이용한 반전회로
2. 캐패시터의 용량과 저항에 따른 미분 회로
3. 캐패시터의 용량과 저항에 따른 적분 회로
II. 실습

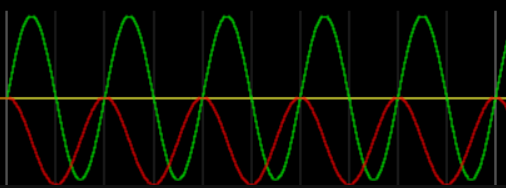

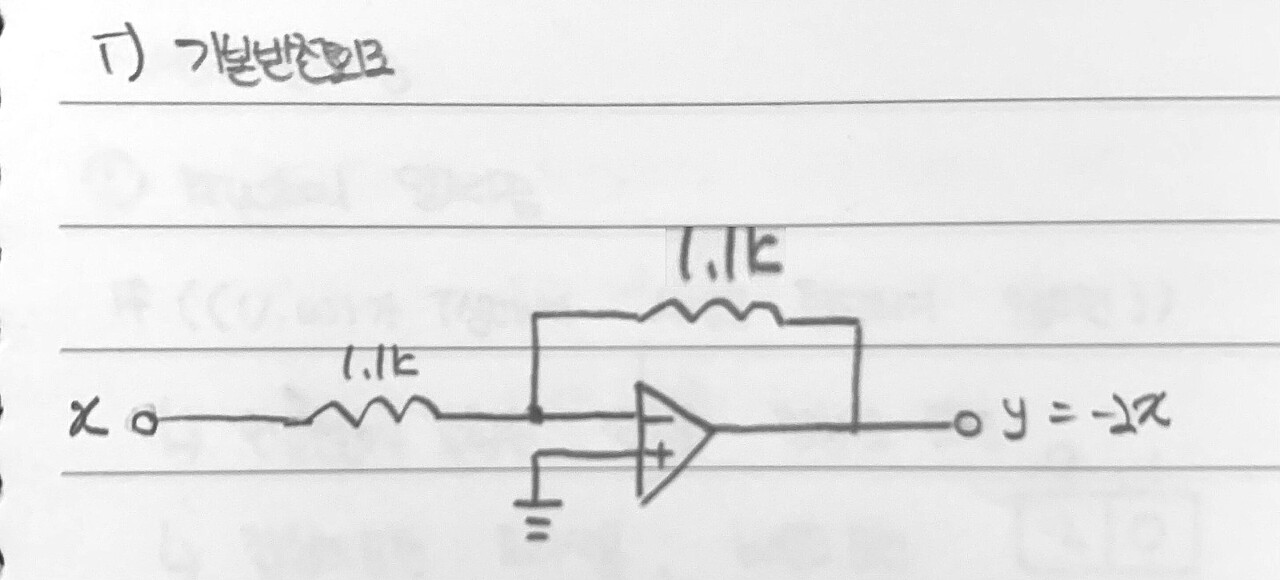

1. 가변저항을 이용한 반전회로

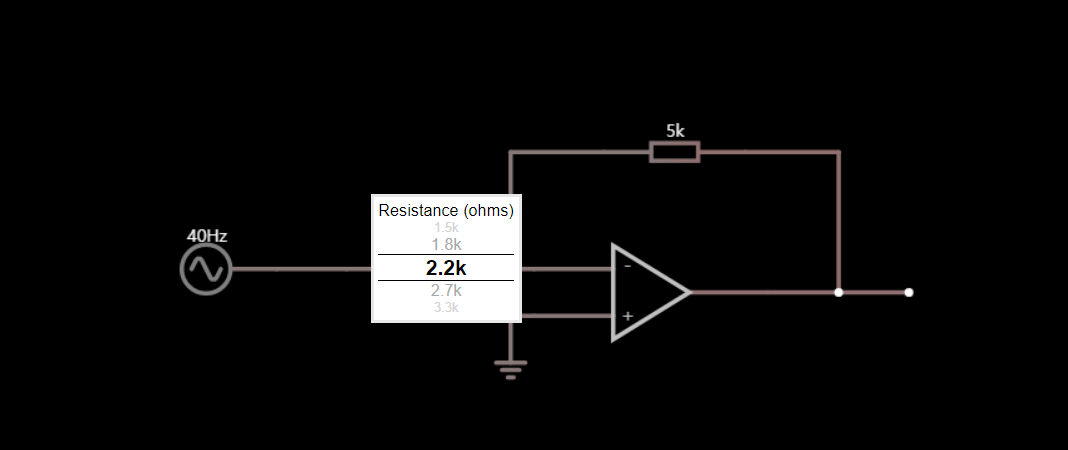

먼저 가변저항을 이용한 반전회로 시뮬레이션 입니다.

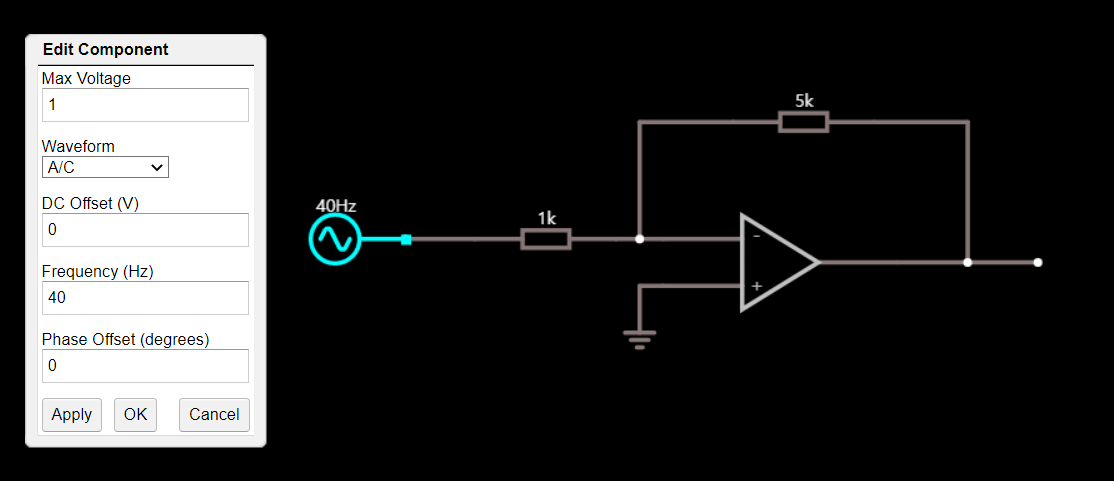

회로는 다음과 같으며 15V가 넘어 그래프가 깎이지 않도록
1sinwt의 전압을 걸어 주었습니다.

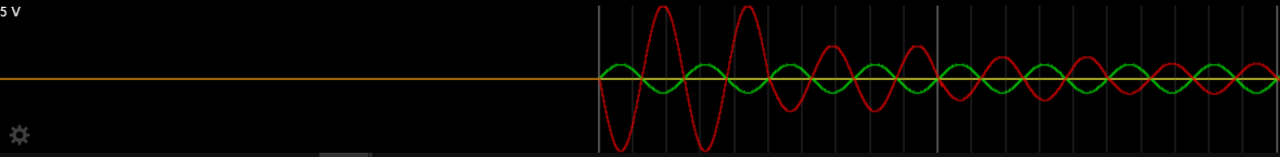

일정시간마다 Rf저항의 값을 1kΩ에서 4.7kΩ까지 올리며
그래프의 변화를 살펴보았습니다.

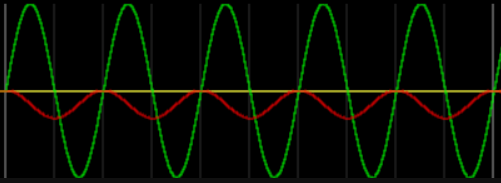

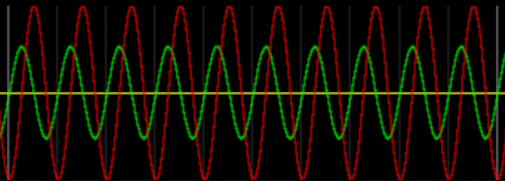

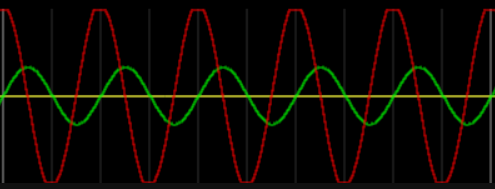

반전 & 증폭된 그래프를 확인할 수 있습니다. Rf가 1kΩ일 때는 5V이고
점점 5에 가까워져 Rf = 4.7kΩ일 때는, 1V에 근접한 값을 확인할 수 있었습니다.

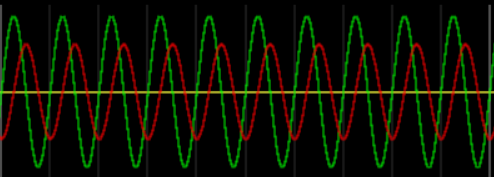

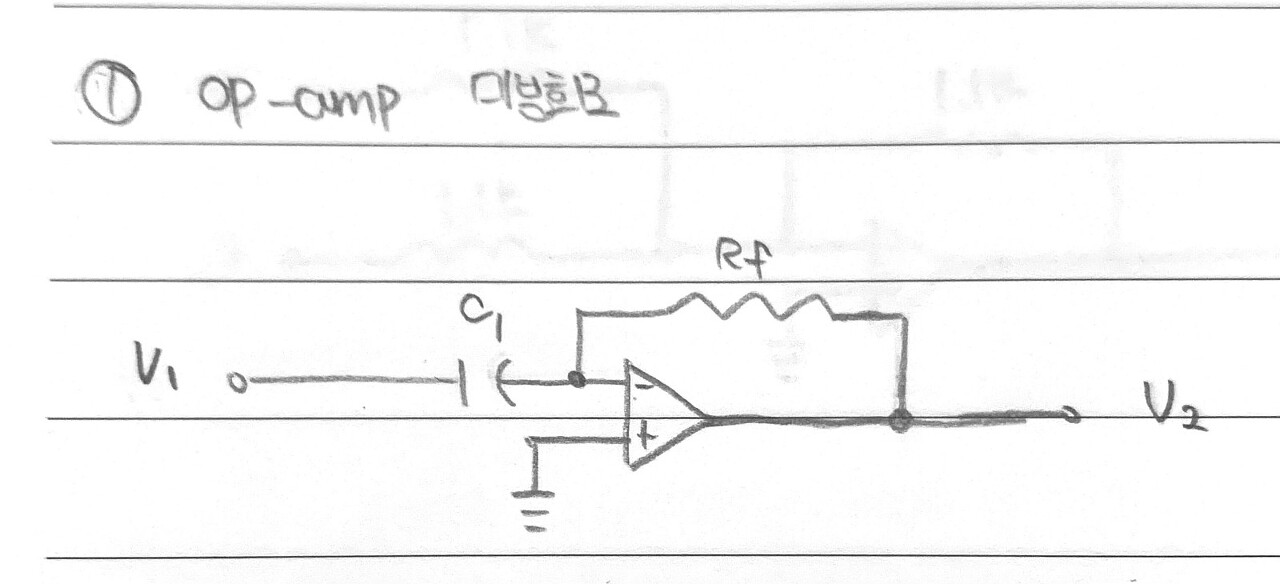

2. 캐패시터의 용량과 저항에 따른 미분 회로
이 회로에서 캐패시터의 용량과 저항의 크기를 바꾸어가며 시뮬레이션 해보았습니다.
AC는 5sinwt 입니다.

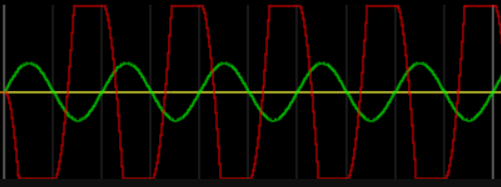

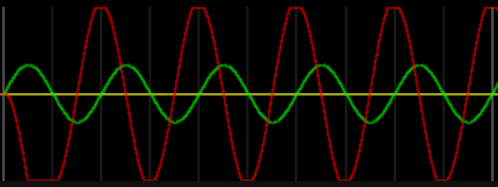

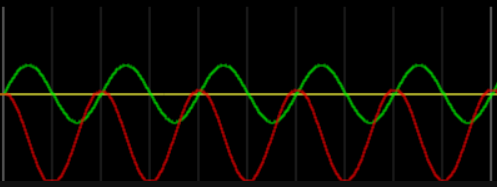

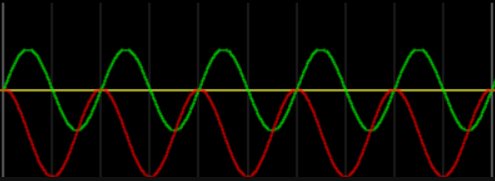

① 1uF | 1kΩ
(기본)
② 1uF | 2kΩ
(기본에서 저항을 2배로)

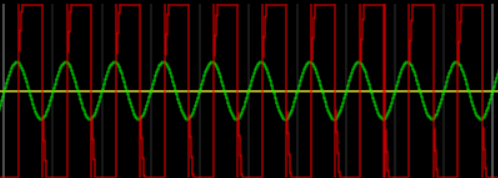

③ 1uF | 5kΩ
(기본에서 저항을 5배로)
④ 5uF | 1k
(기본에서 캐패시터을 5배로)
⑤ 10uF | 1kΩ
(기본에서 캐패시터을 10배로)
⑥ 15uF | 1kΩ
(기본에서 캐패시터을 15배로)
⑦ 15uF | 2kΩ
⑧ 15uF | 5kΩ

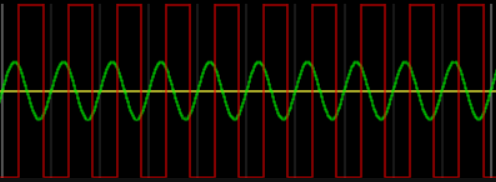

⑨100uF | 1kΩ
배운 대로 RC의 값에 따라 파형이 나타나며,

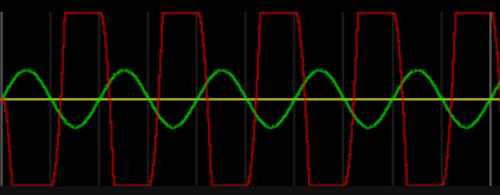

RC의 값이 어느정도 커지면 파형이 깨지는것을 확인할 수 있었습니다.
+ 다른 파형으로도 시뮬레이션 해보았습니다.

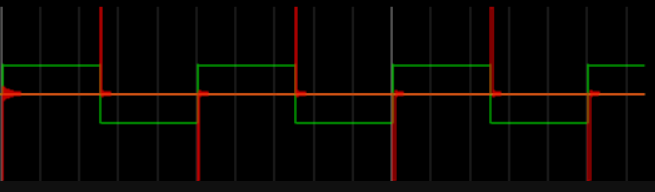

[클럭펄스의 경우]
①1uF | 270Ω

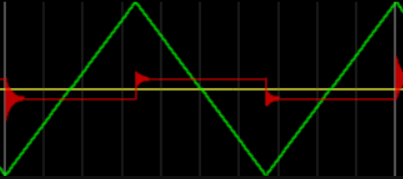

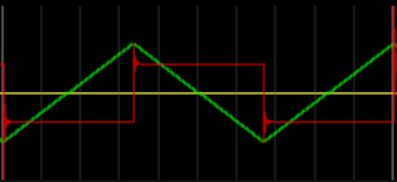

[삼각파의 경우]
① 1uF | 1kΩ
② 1uF | 5kΩ
클럭펄스의 경우는 중간중간 삐침이 있는 모양,
삼각파의 경우는 클럭펄스와 유사한 모양으로 나타남을 확인할 수 있었습니다.

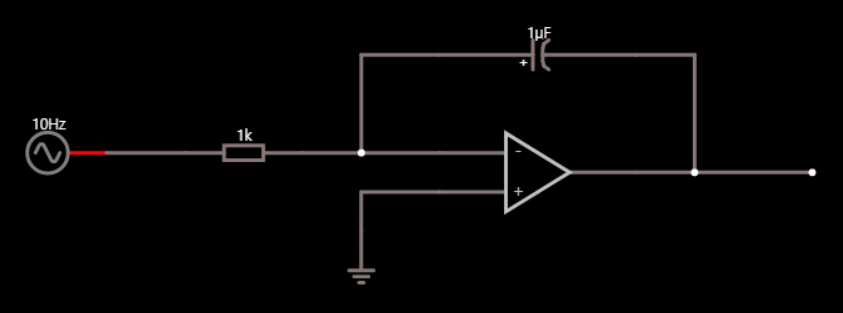

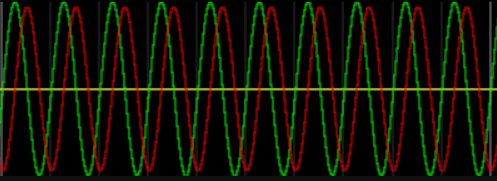

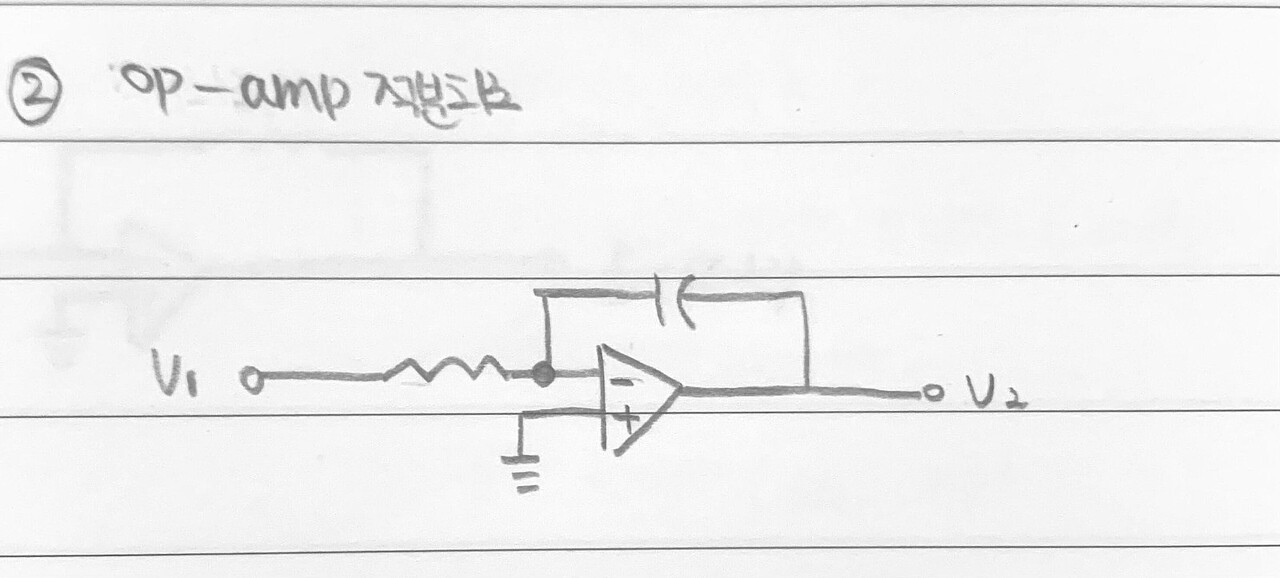

3. 캐패시터의 용량과 저항에 따른 적분 회로
▼
이 회로에서 캐패시터의 용량과 저항의 크기를 바꾸어가며 시뮬레이션 해보았습니다.
AC는 5sinwt 입니다.

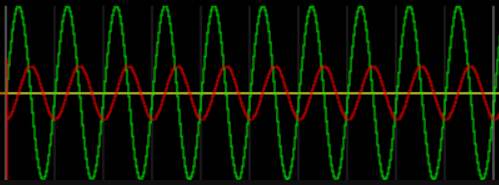

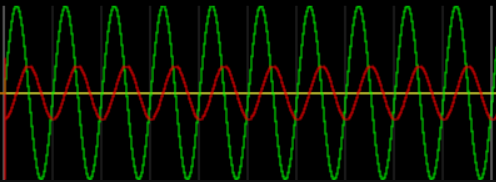

① 1uF | 1kΩ
(기본)
② 1uF | 2kΩ
(기본에서 저항을 2배로)
③ 1uF | 5kΩ
(기본에서 저항을 5배로)
④ 5uF | 1k
(기본에서 캐패시터을 5배로)

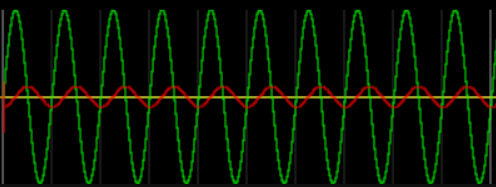

⑤ 10uF | 1kΩ
(기본에서 캐패시터을 10배로)

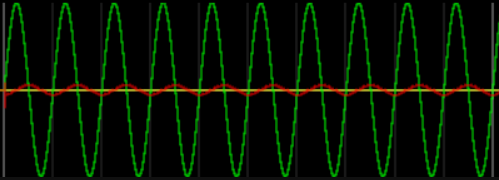

⑥ 15uF | 1kΩ
(기본에서 캐패시터을 15배로)
⑦ 15uF | 2kΩ
⑧ 15uF | 5kΩ
⑨100uF | 1kΩ

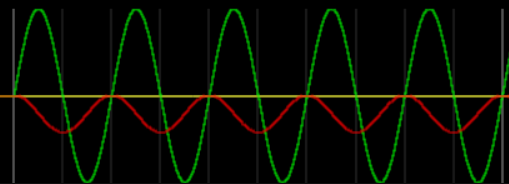

위의 관계식과 같이 RC가 커질수록 그래프의 파형이 작아지는것을 확인할 수 있습니다.
감사합니다.
공부한 내용을 복습/기록하기 위해 작성한 글이므로 내용에 오류가 있을 수 있습니다.
