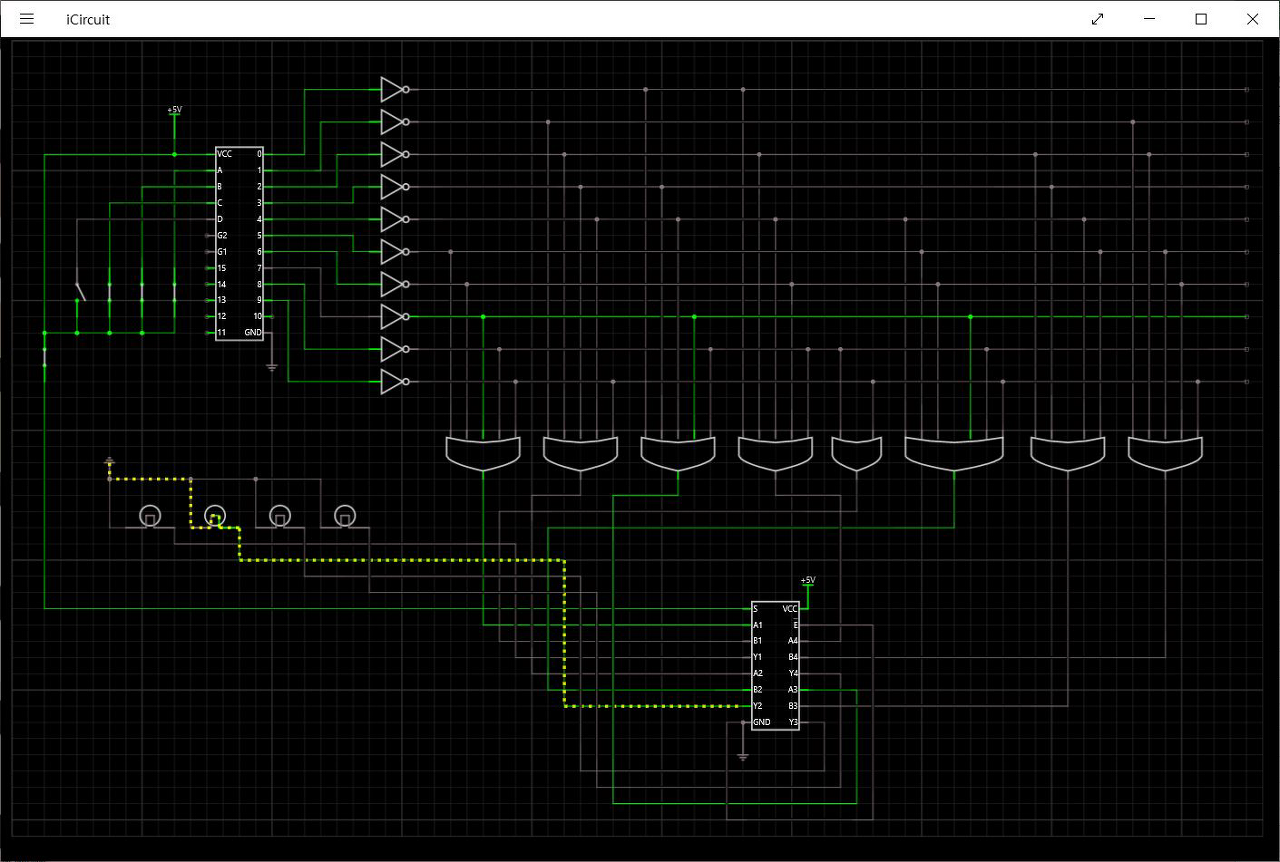

4X16디코더와 MUX(74157)를 사용하여

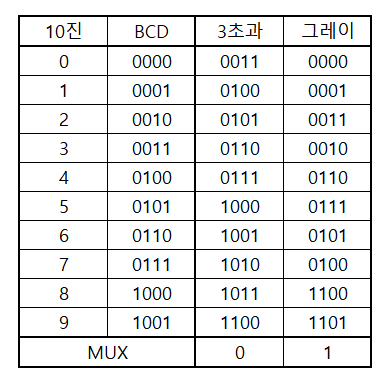

BCD코드를 입력하면
3초과코드 또는 그레이코드가 출력되는 회로 시뮬레이션 입니다.
logic.cir
0.01MB
s=0일 때, 테스트 결과

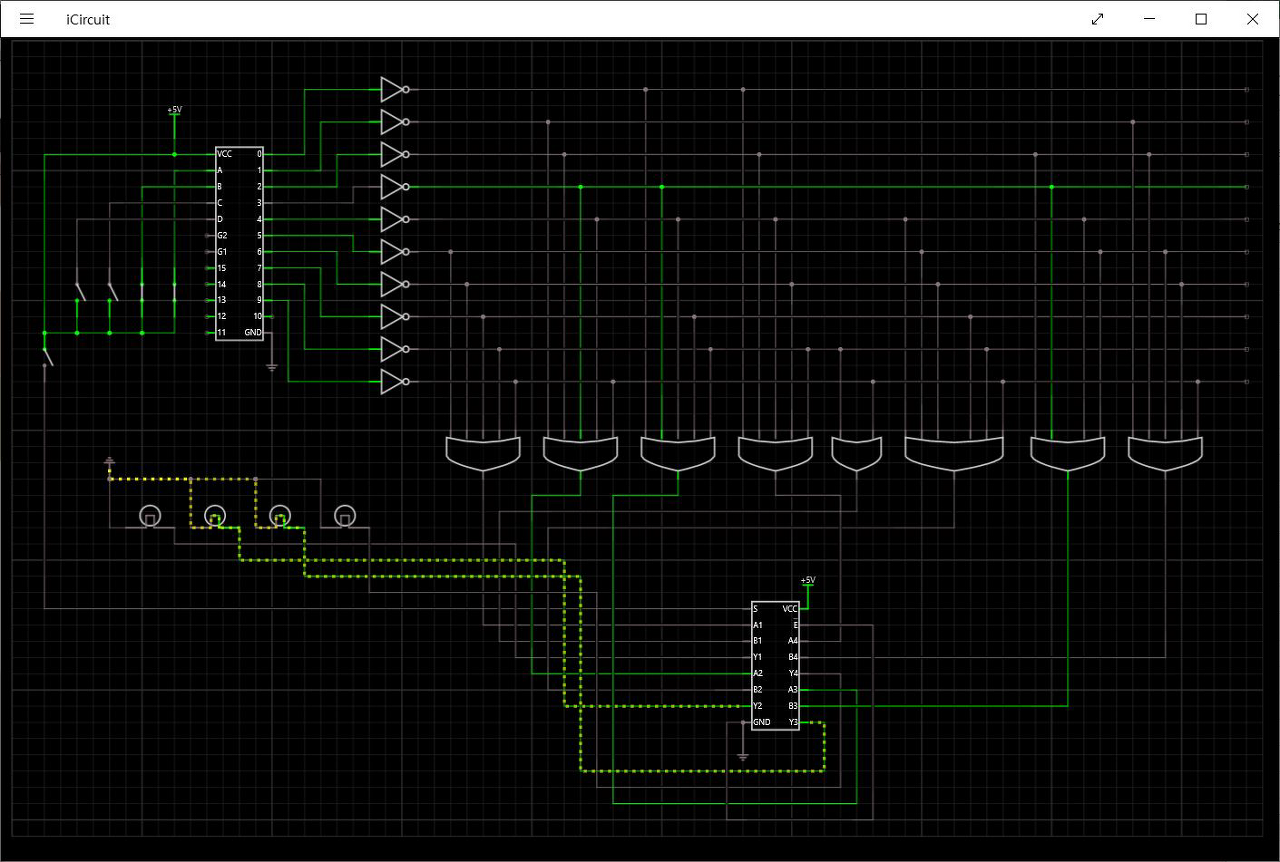

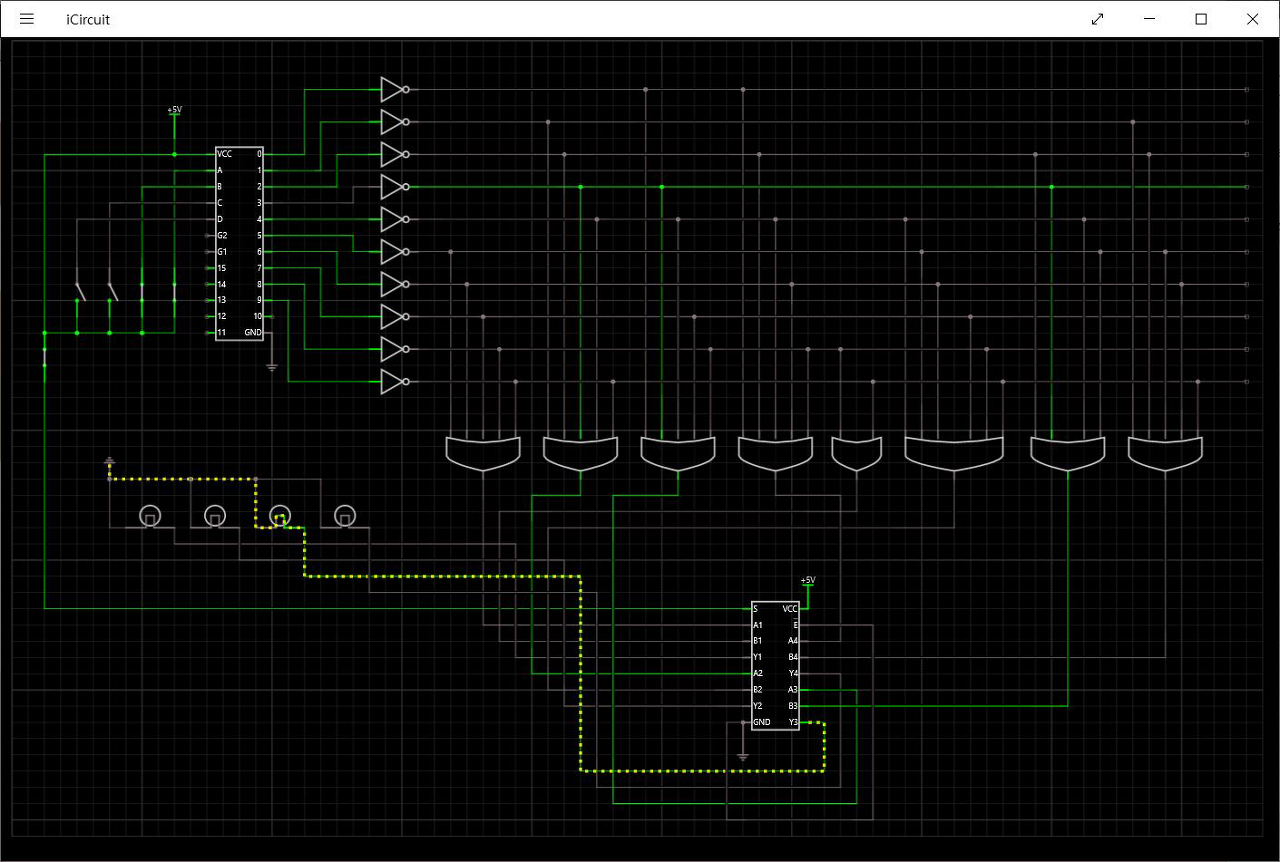

▲ 00000 => 0011

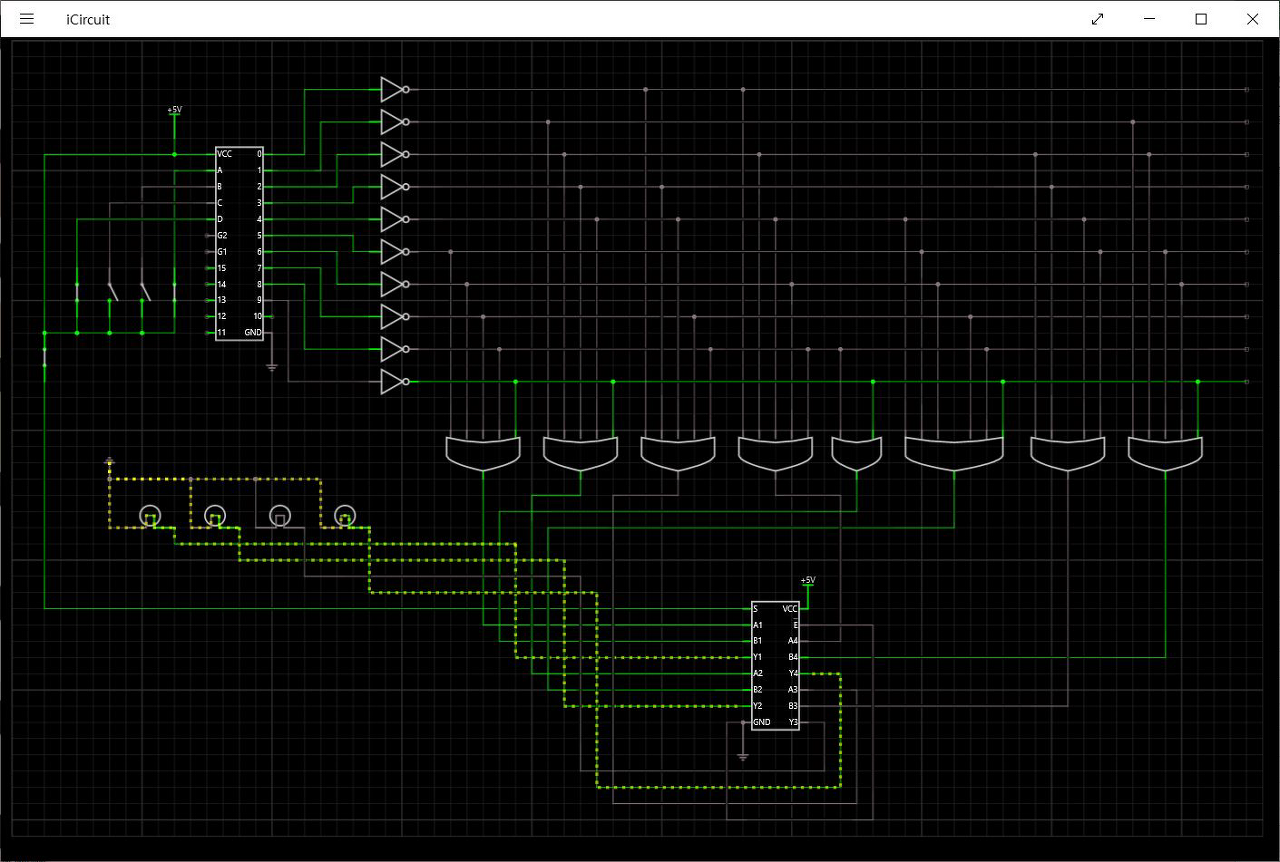

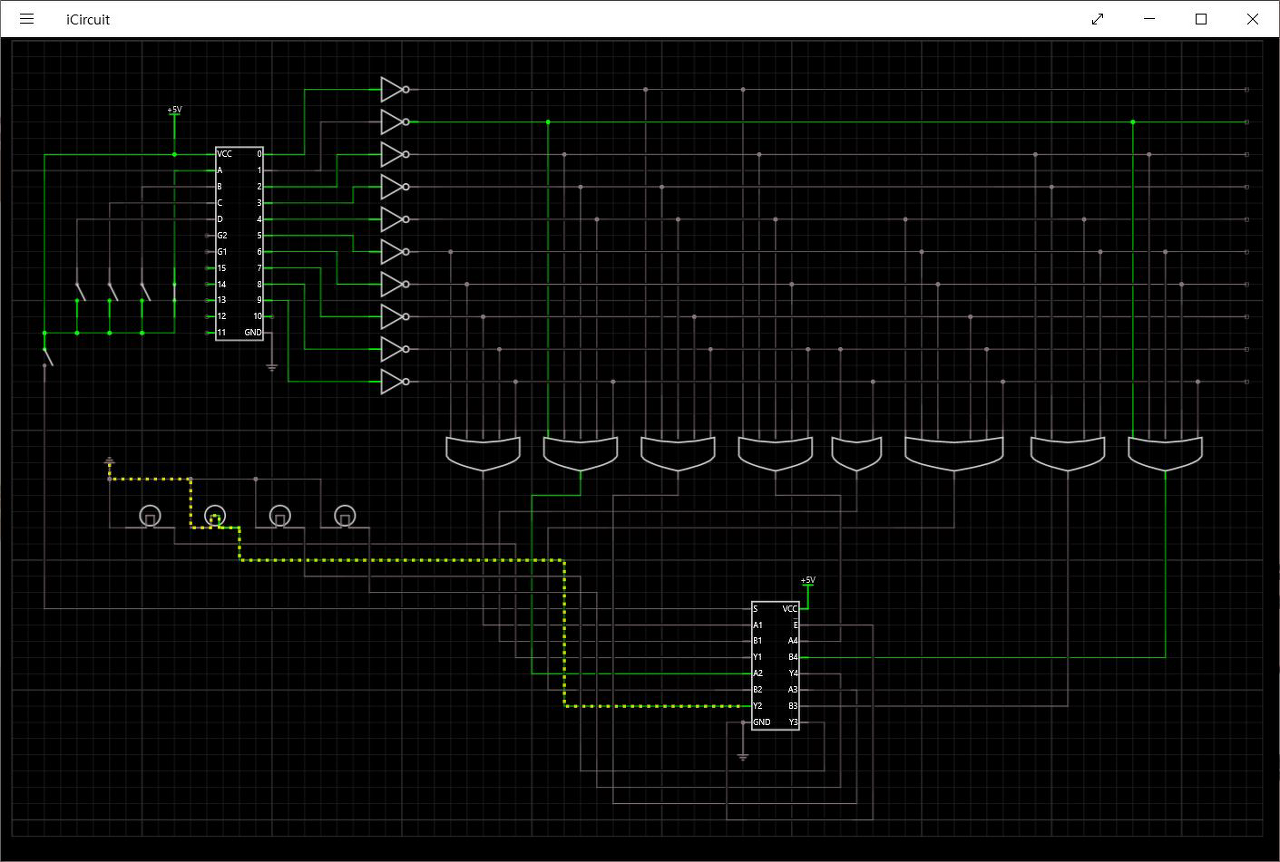

▲ 00001 => 0100

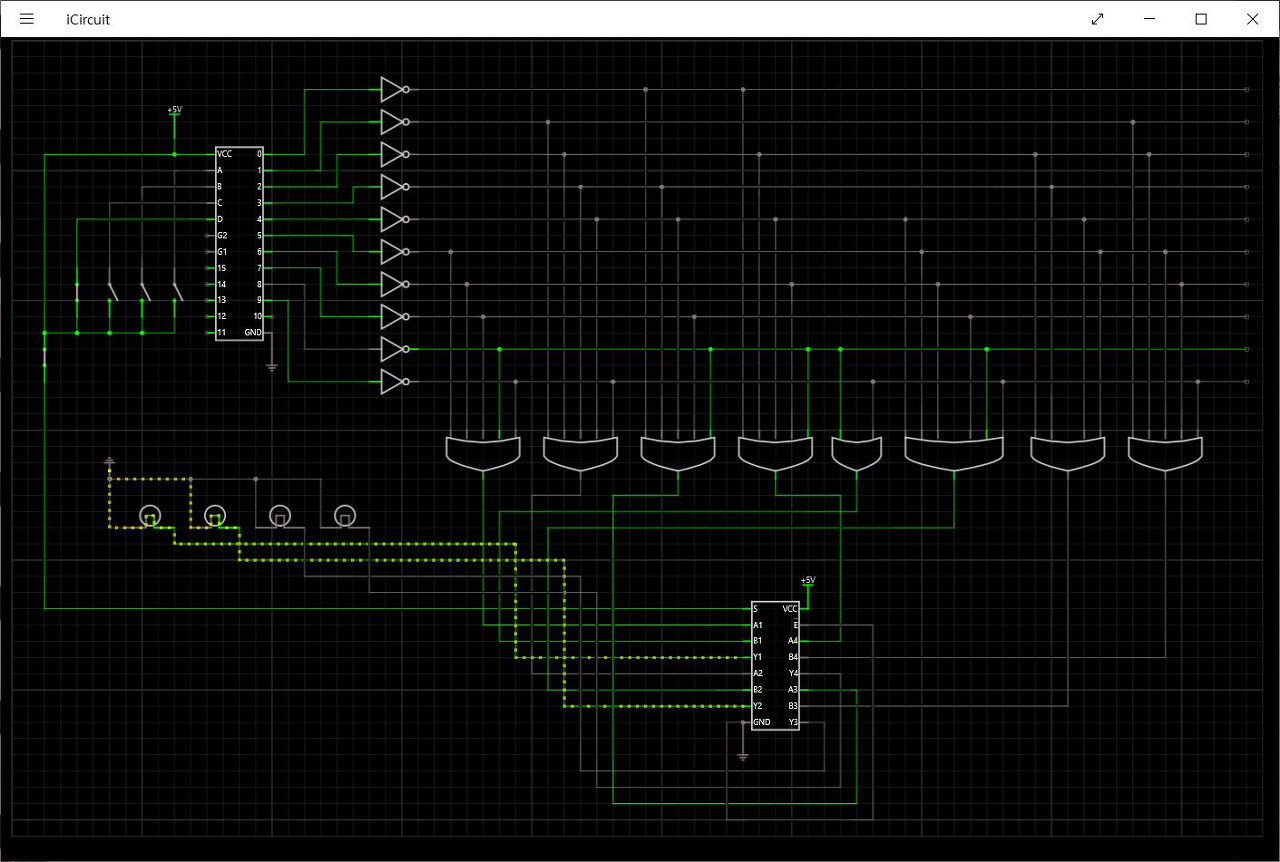

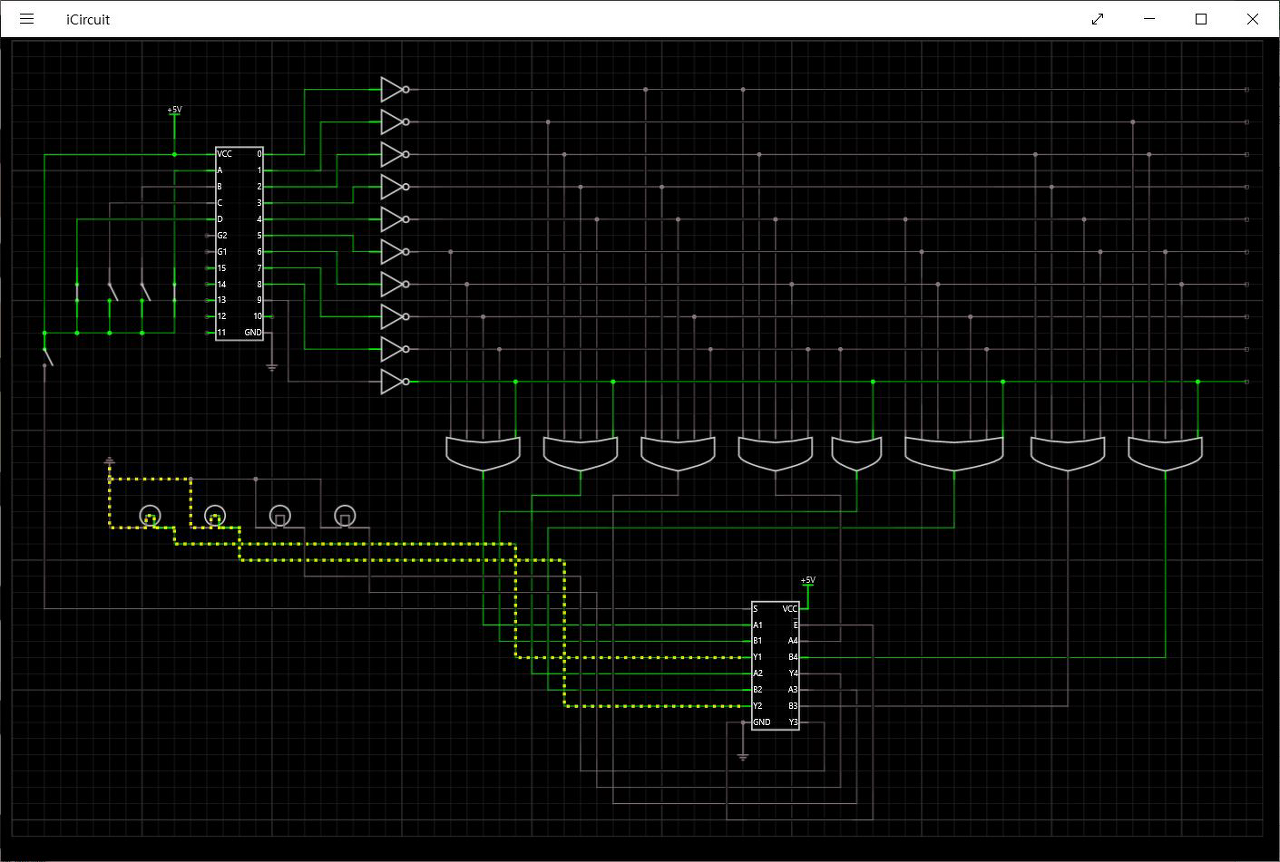

▲ 00010 => 0101

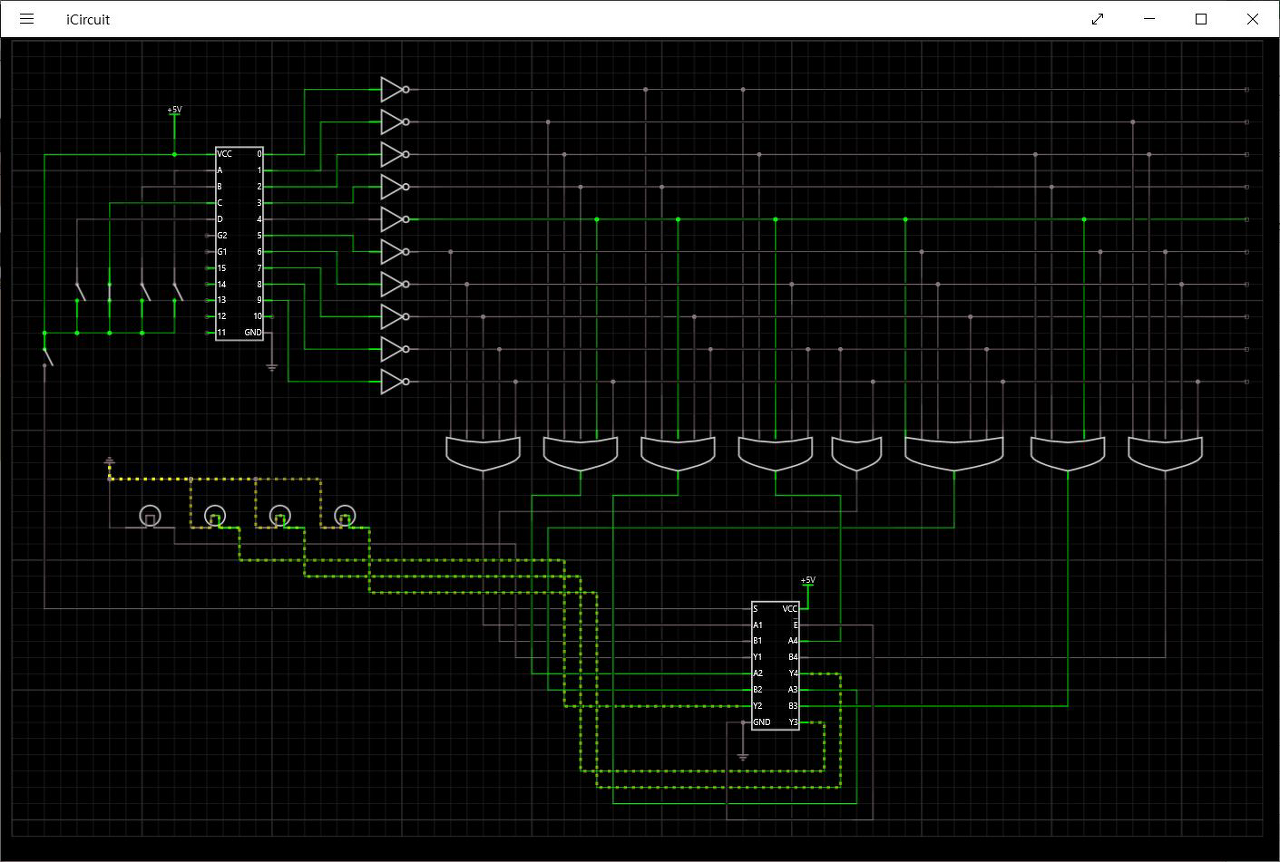

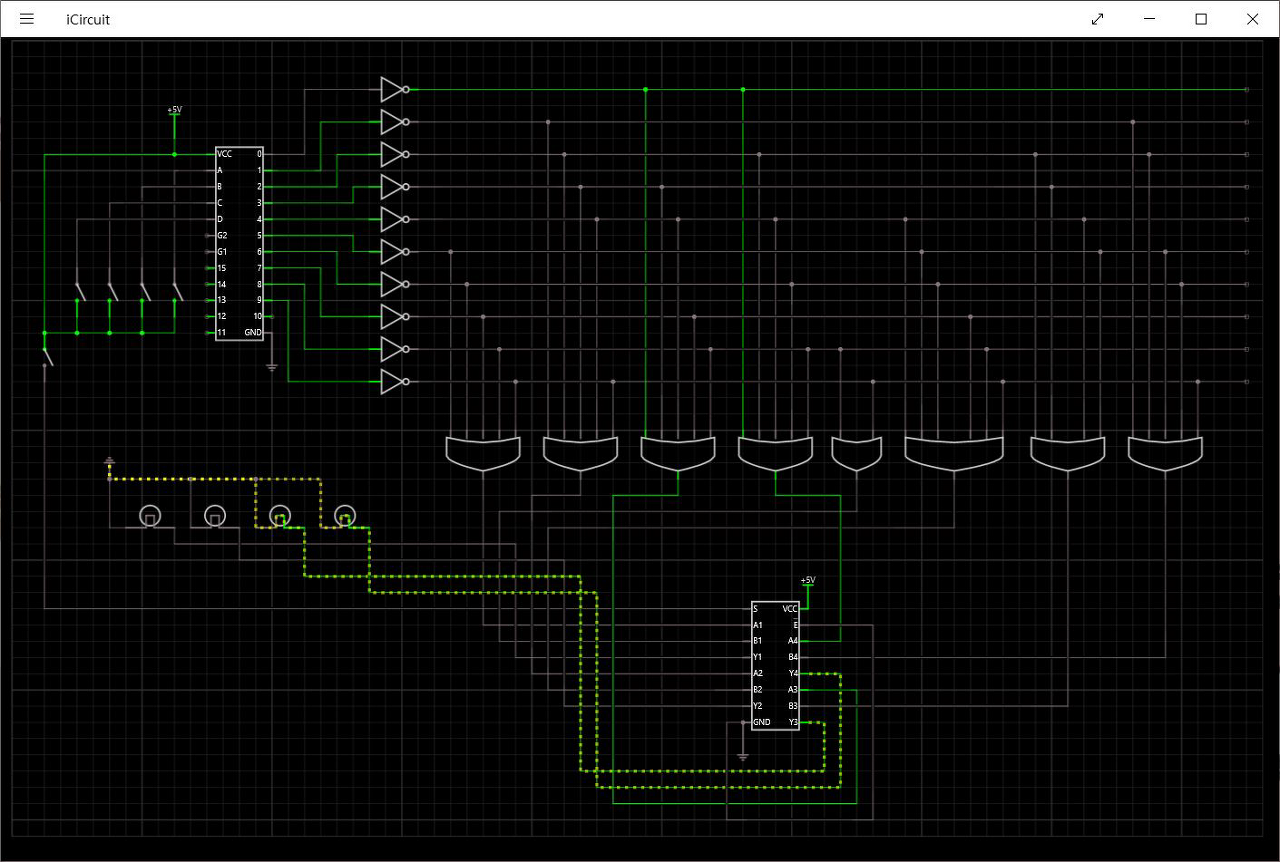

▲ 00011 => 0110

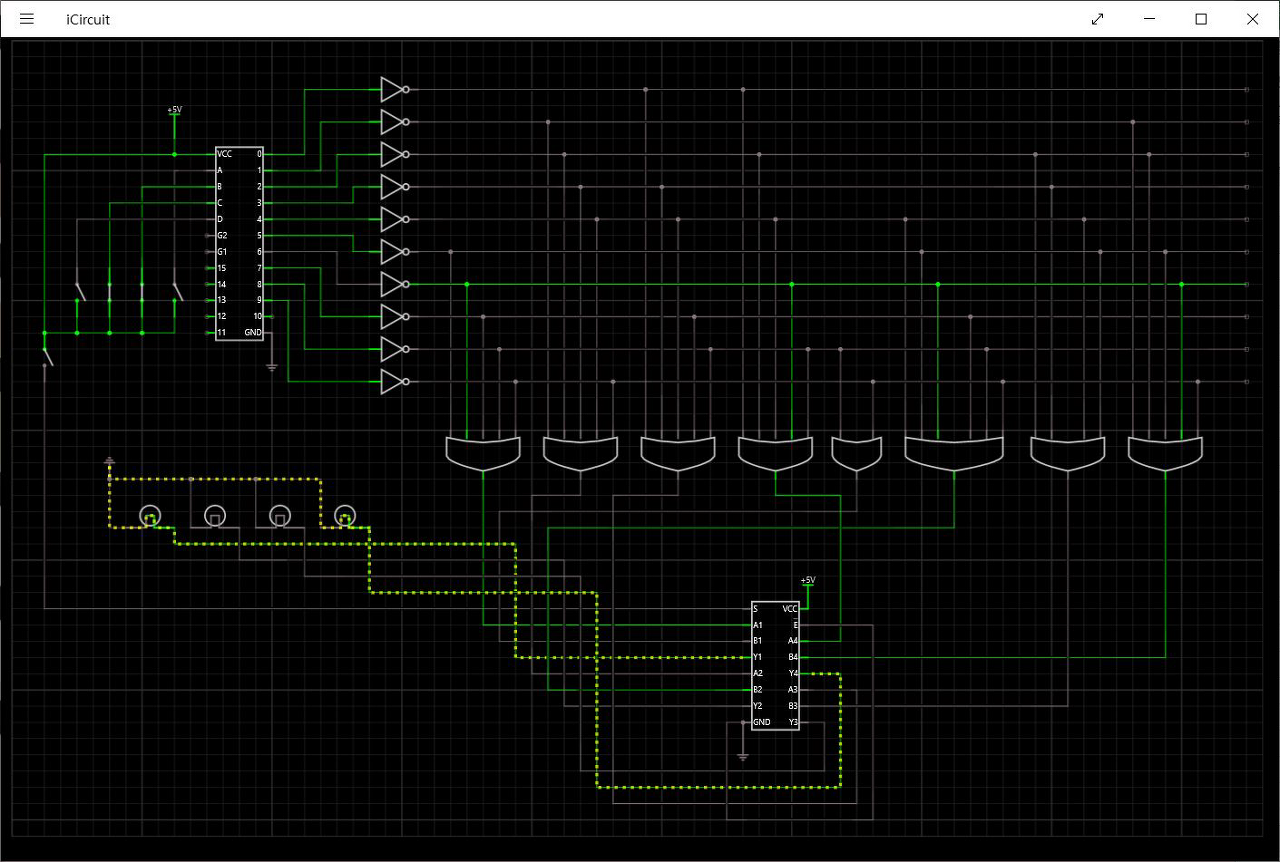

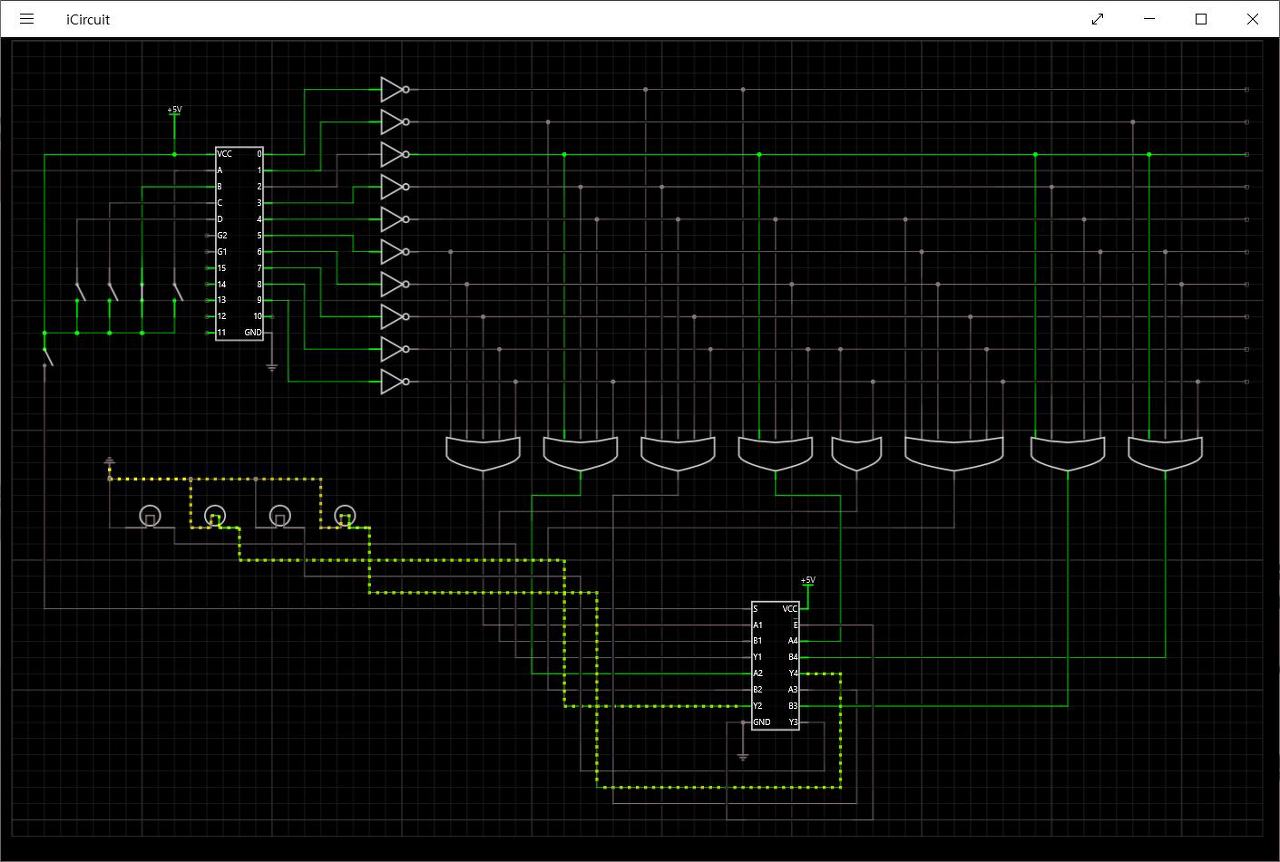

▲ 00100 => 0111

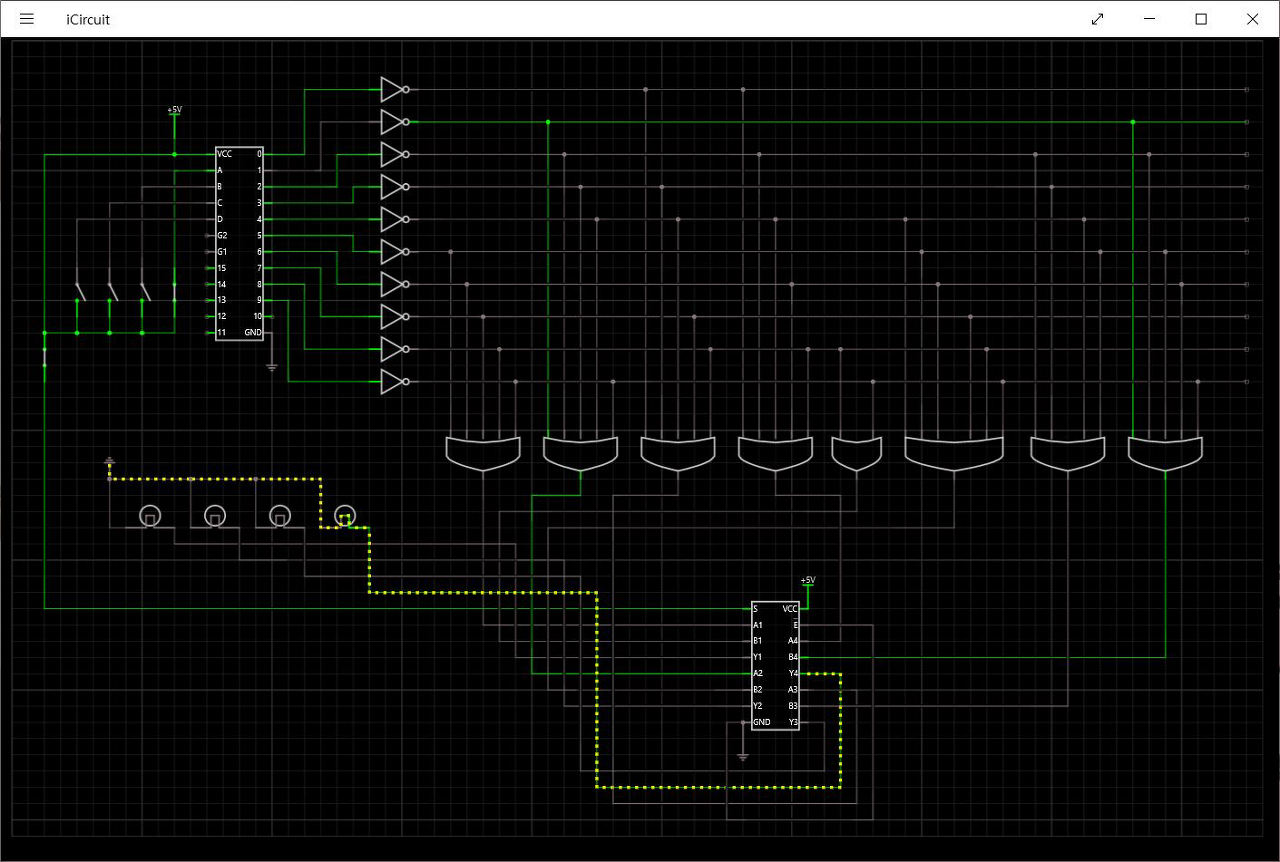

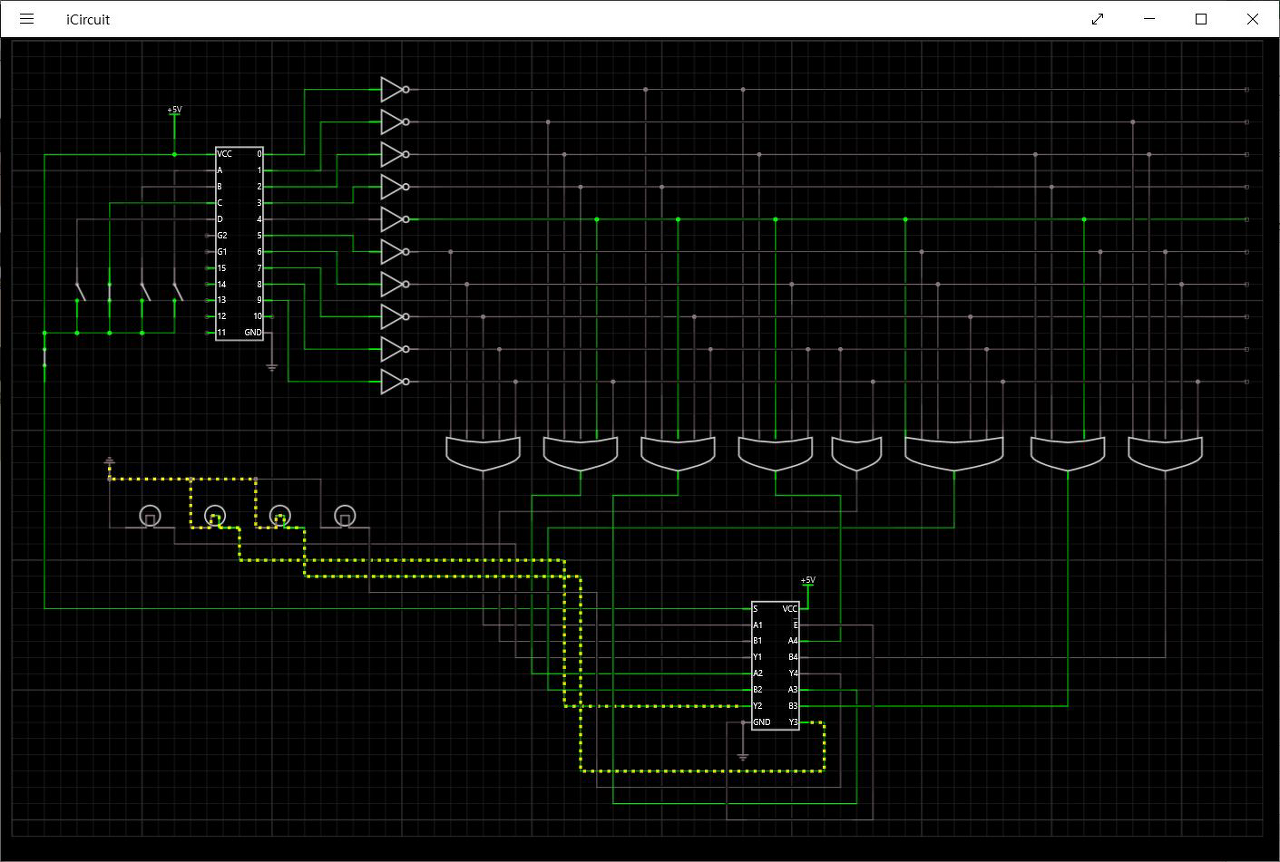

▲ 00101 => 1000

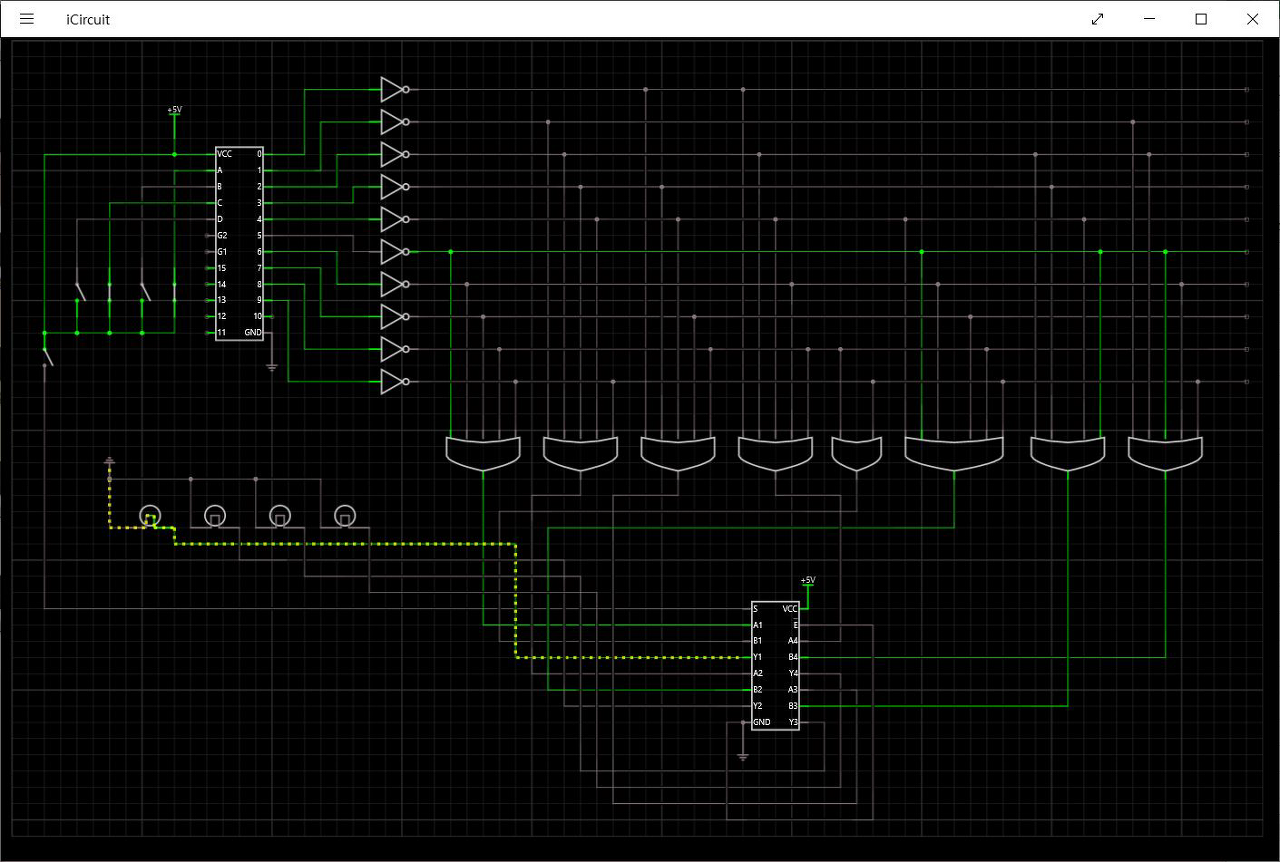

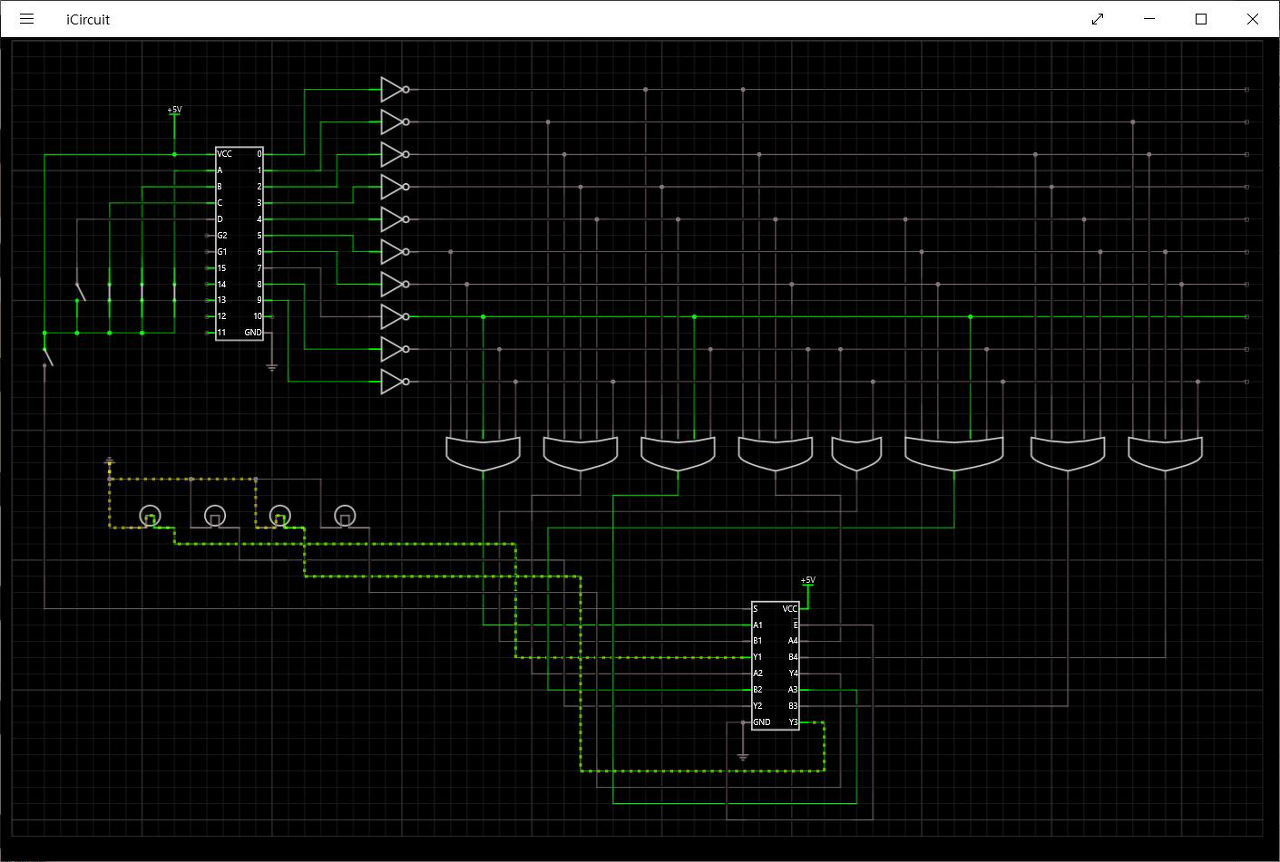

▲ 00110 => 1001

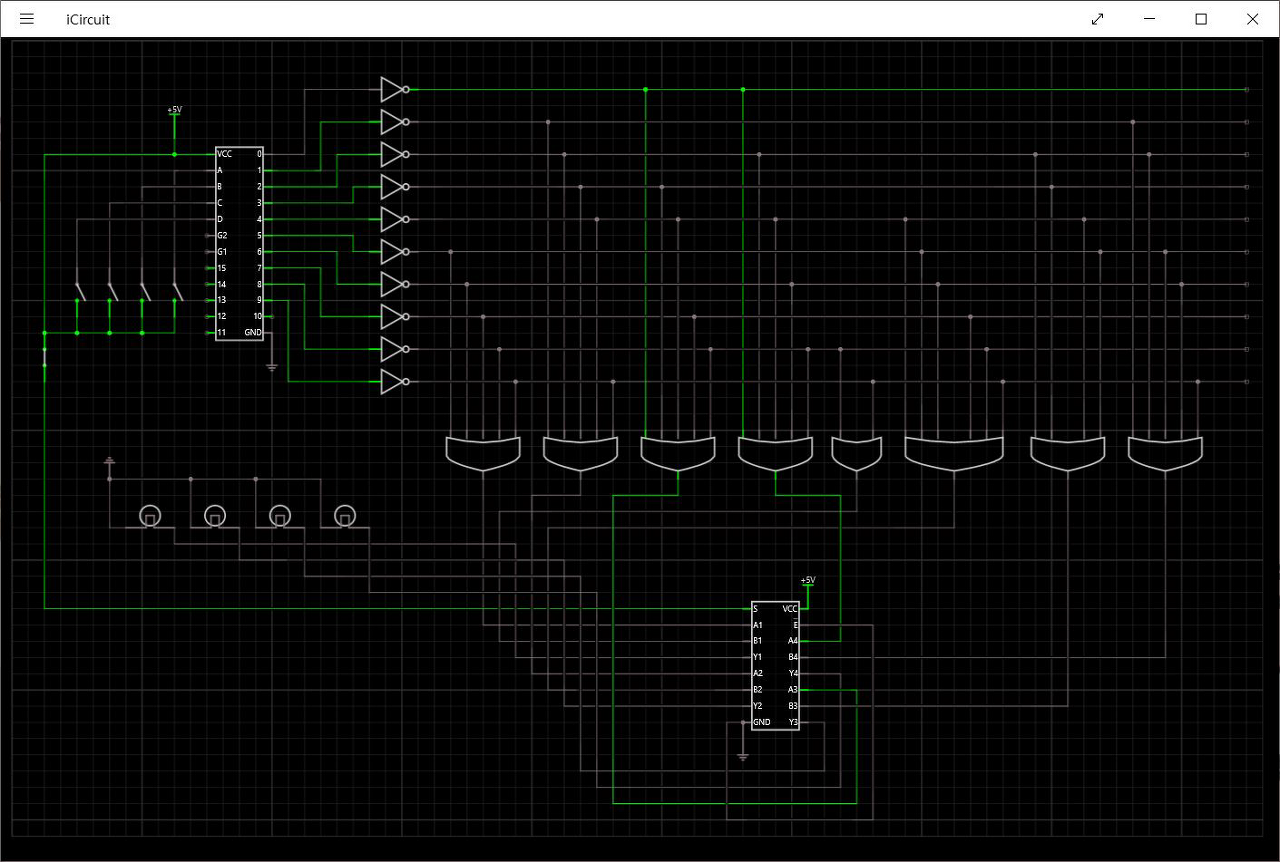

▲ 00111 => 1010
▲ 01000 => 1011
▲ 01001 => 1100
s=1일 때, 테스트 결과
▲ 10000 => 0000
▲ 10001 => 0001
▲ 10010 => 0011
▲ 10011 => 0010
▲ 10100 => 0110
▲ 10101 => 0111
▲ 10110 => 0101
▲ 10111 => 0100
▲ 11000 => 1100
▲ 11001 => 1101
감사합니다.
공부한 내용을 복습/기록하기 위해 작성한 글이므로 내용에 오류가 있을 수 있습니다.
