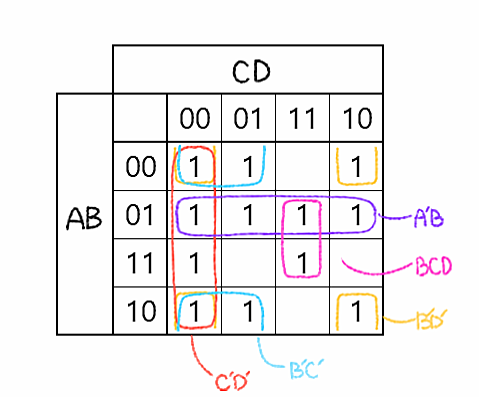

제시된 카르노 맵을 축약하여 아래와 같은 식을 얻었습니다.
f = A'B + BCD + B'C' + B'D' + C'D'

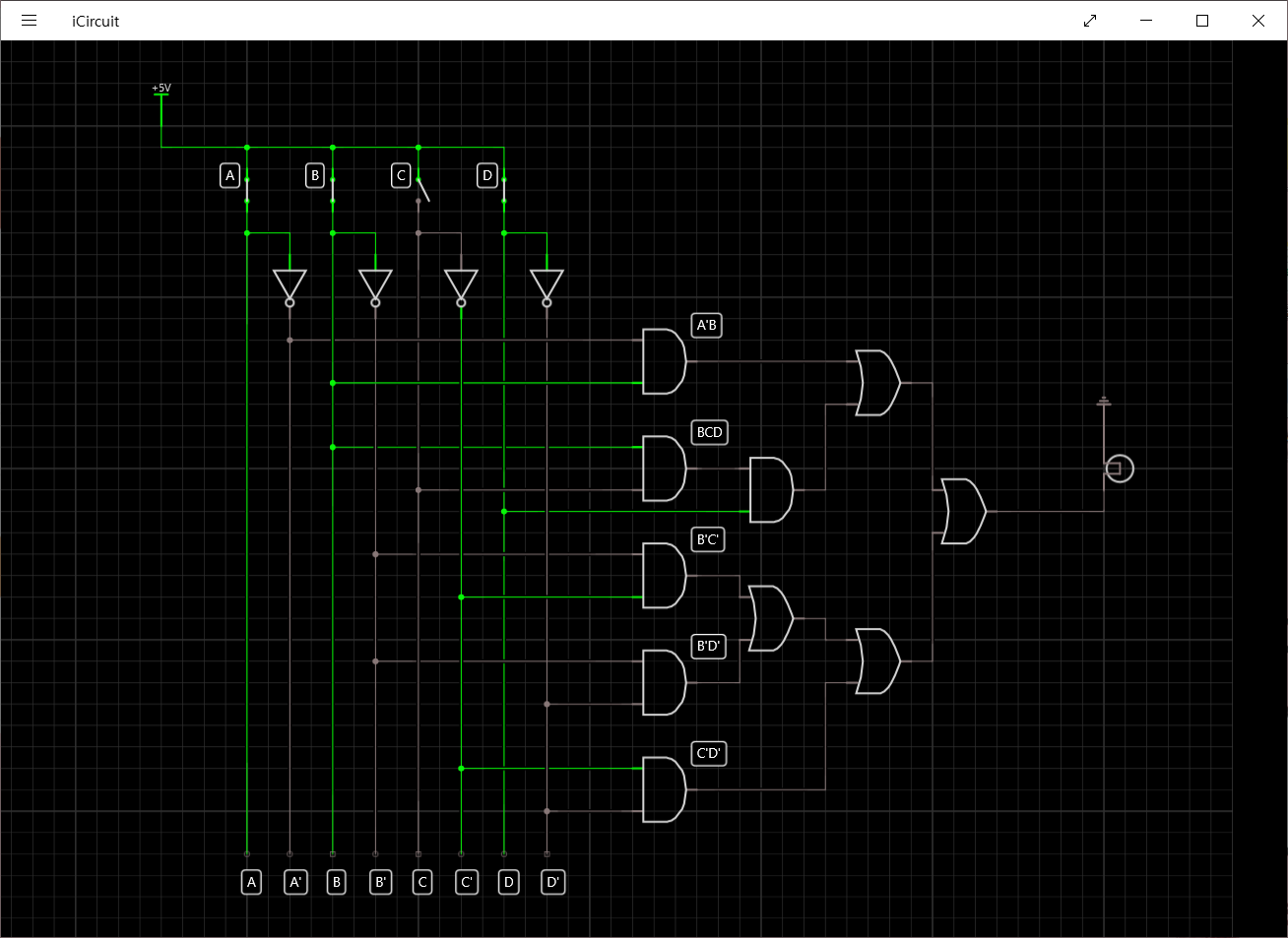

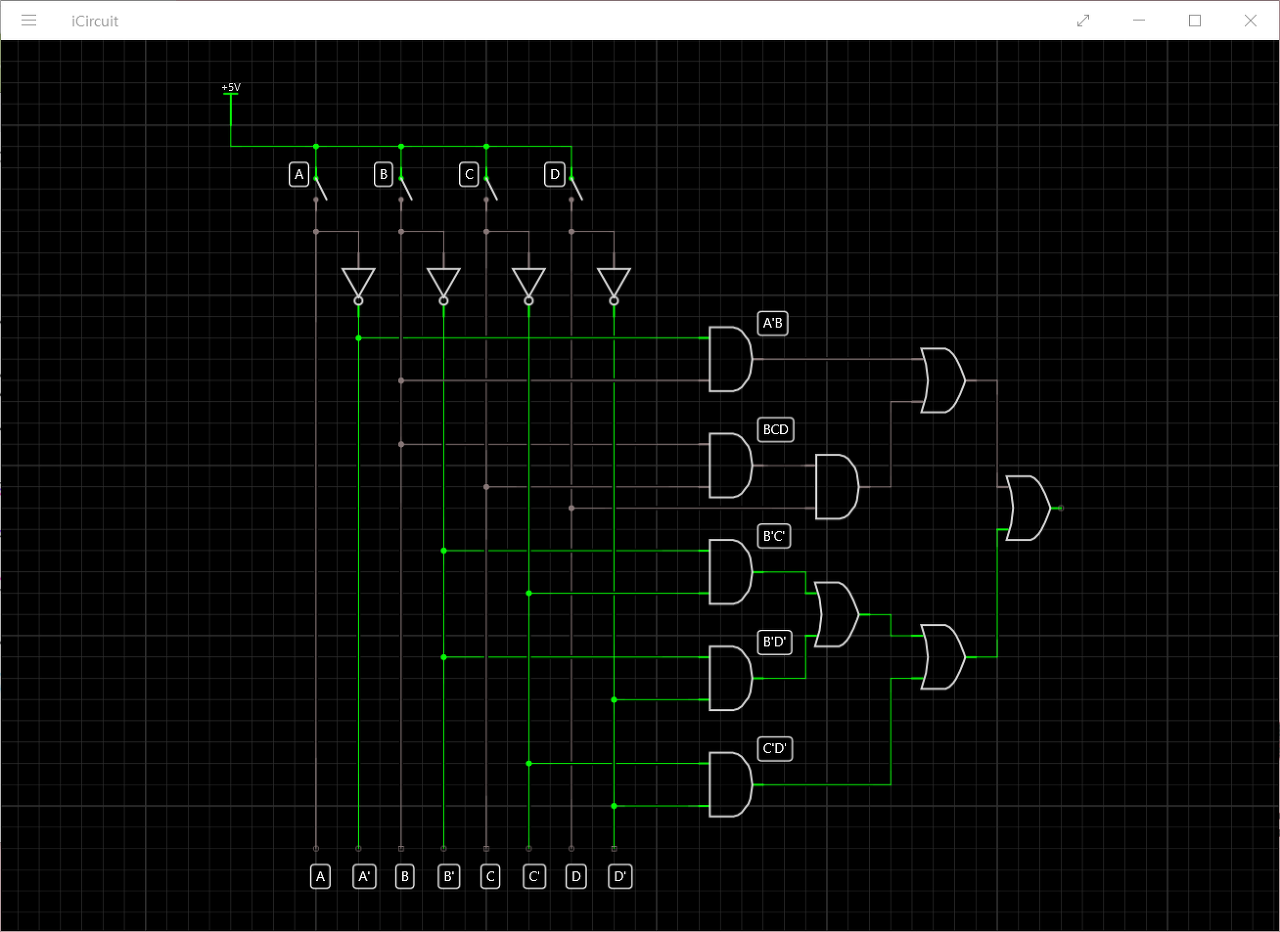

식을 바탕으로 회로도를 작성,테스트 하였으며 결과를 표로 나타내었습니다.

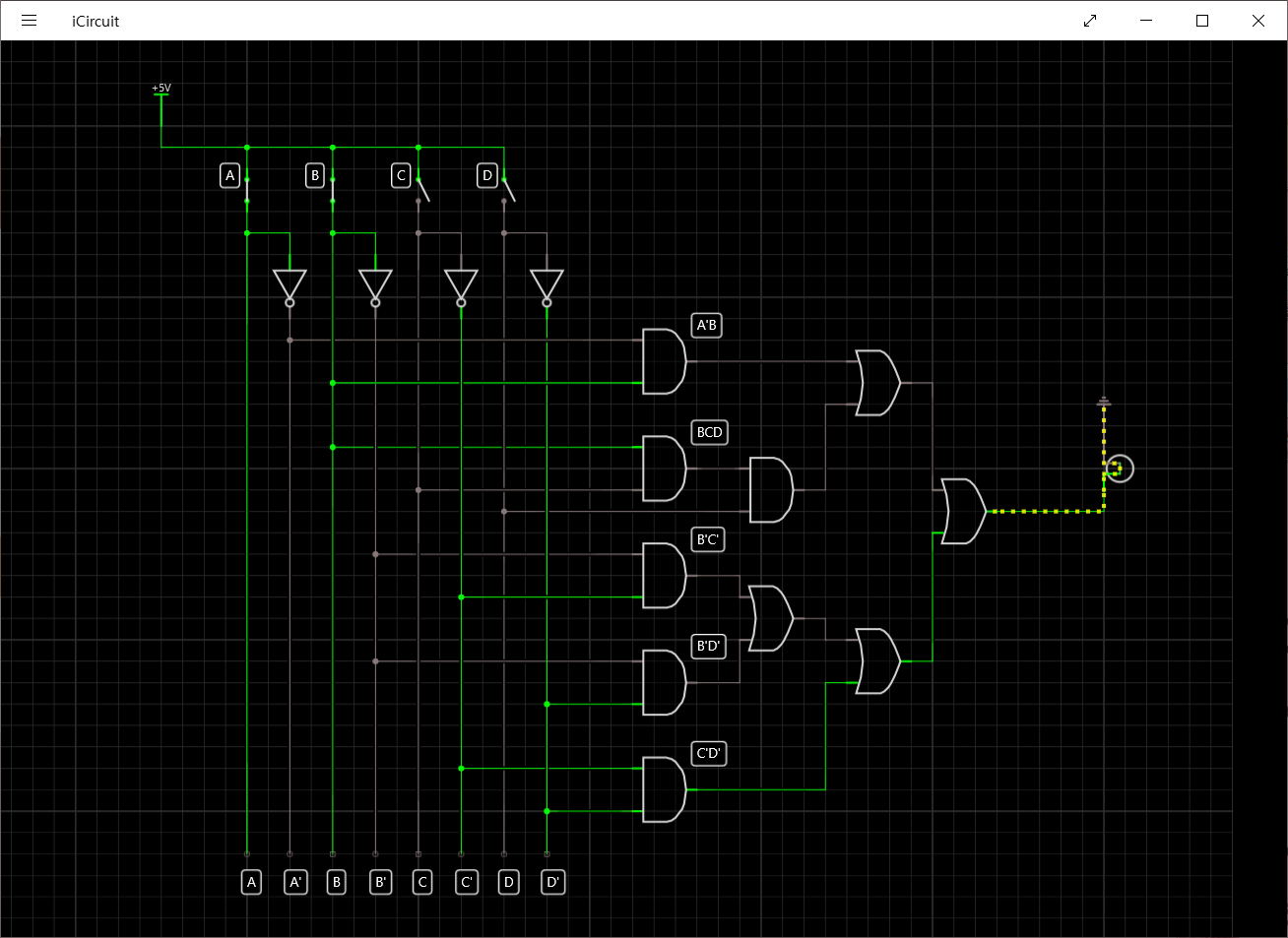

테스트 결과
▼

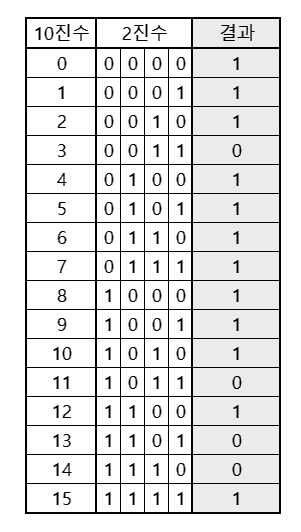

결과표
▼
감사합니다
공부한 내용을 복습/기록하기 위해 작성한 글이므로 내용에 오류가 있을 수 있습니다.
