[디지털 논리회로] 7segment 회로도 실습
rimo (리모)
2023. 10. 30. 17:38

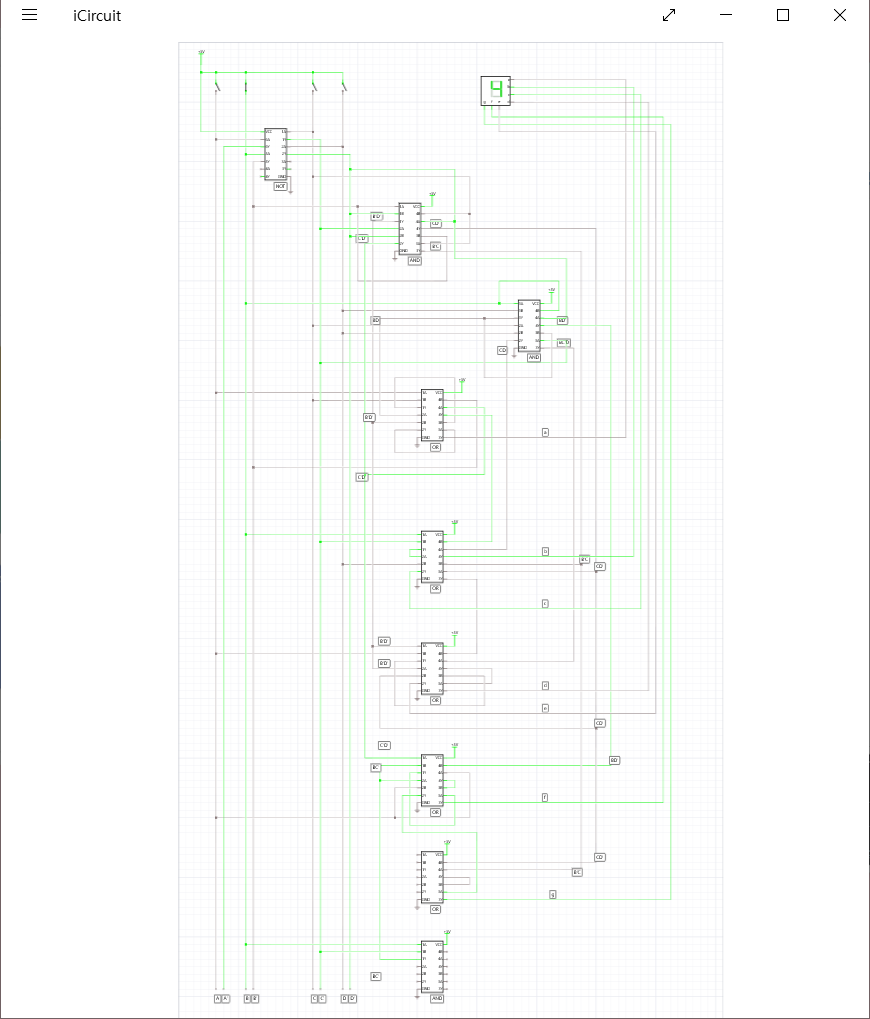

칩을 사용하여 작성한 7segment회로 입니다.

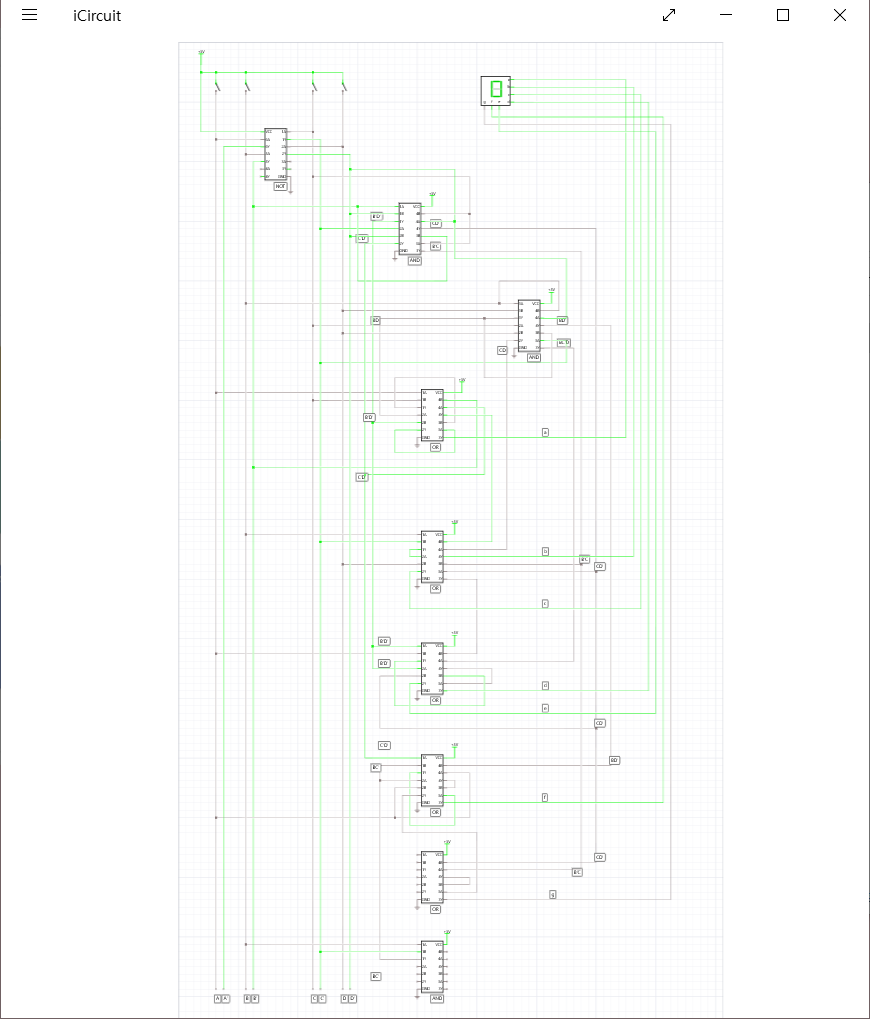

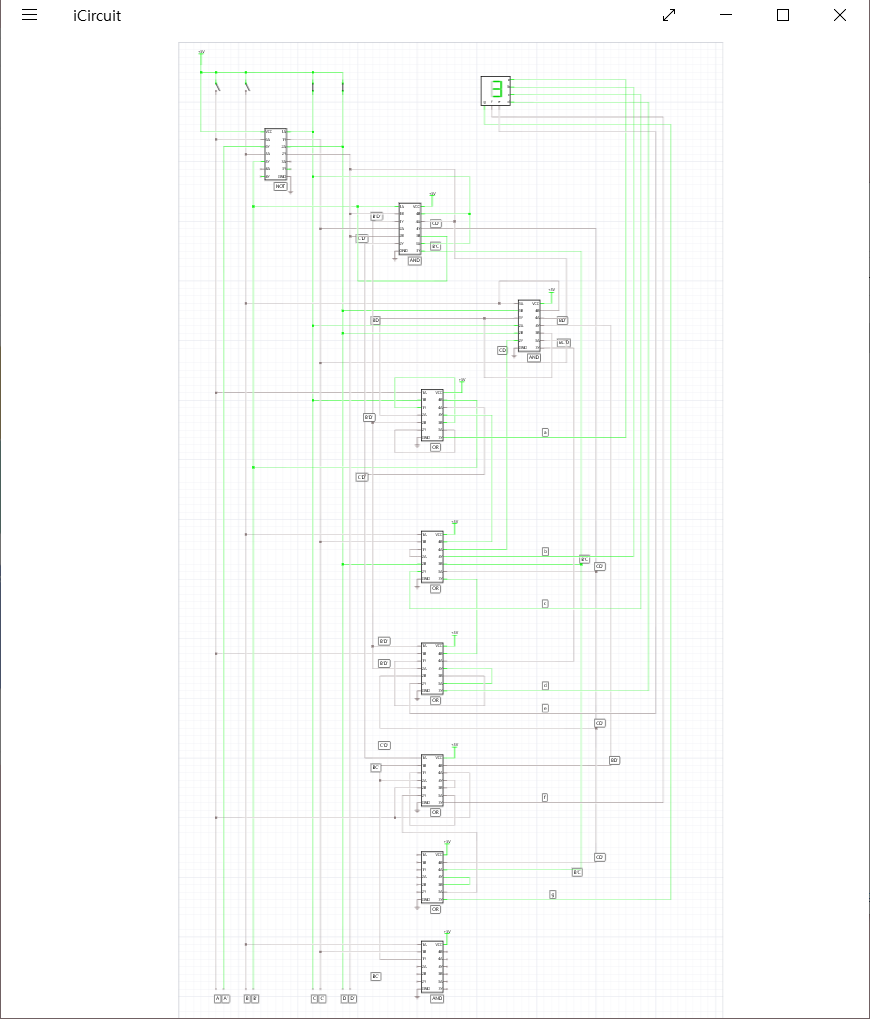

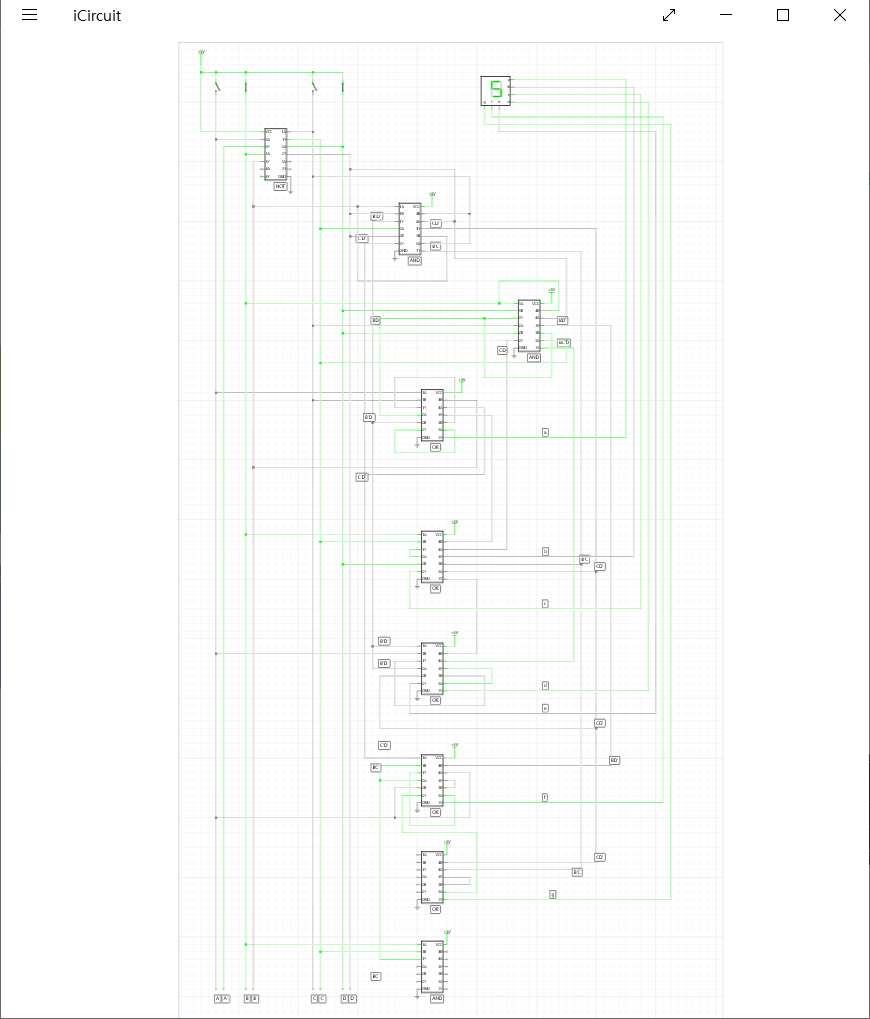

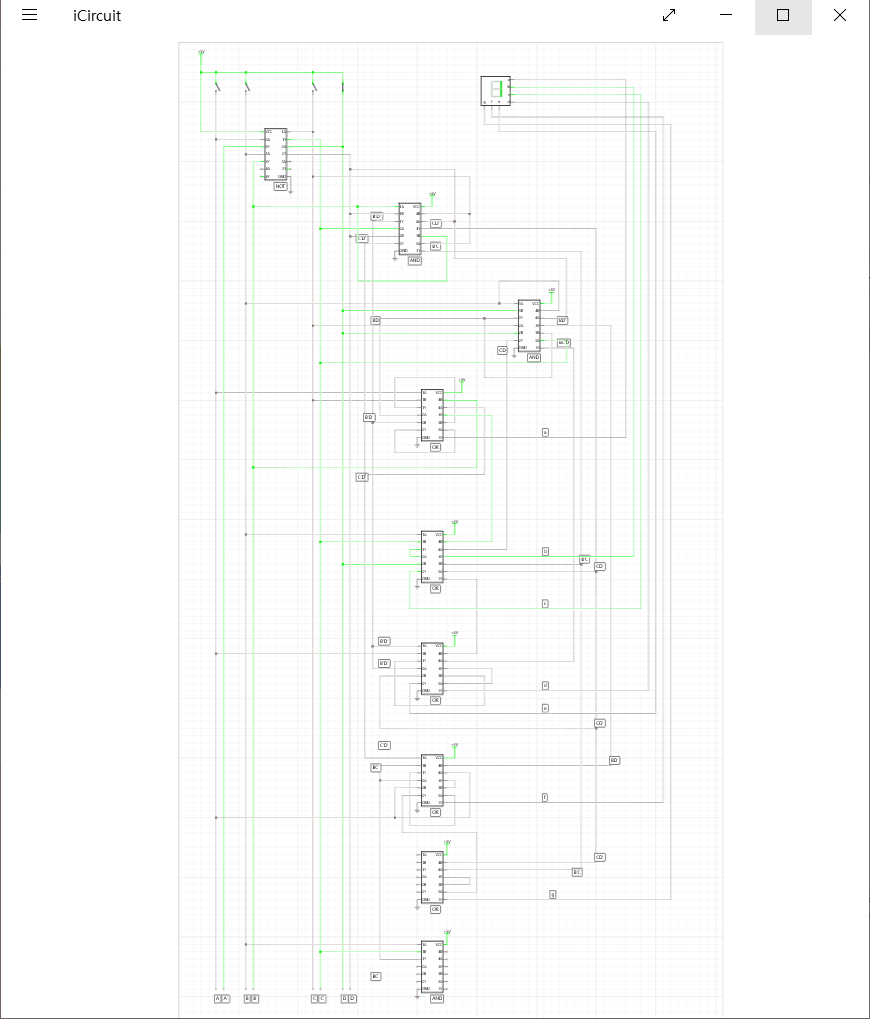

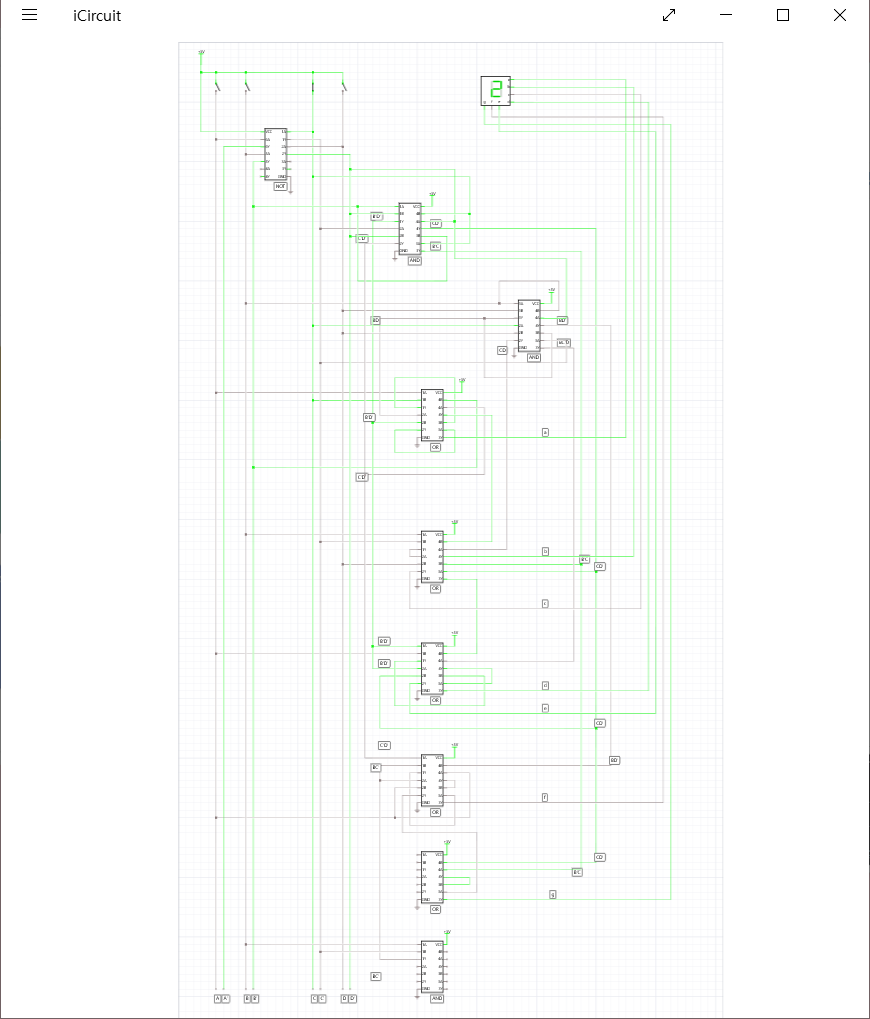

아래는 차례대로 0부터 9까지의 테스트 결과입니다.
▼
0000 - 0
0001 - 1
0010 - 2
0011 - 3
0100 - 4
0101 - 5
0110 - 6
0111 - 7
1000 - 8
1001 - 9
감사합니다.
공부한 내용을 복습/기록하기 위해 작성한 글이므로 내용에 오류가 있을 수 있습니다.
