[디지털 논리회로] 논리회로 간소화와 카르노맵 실습

rimo (리모) 2023. 10. 30. 17:27


제시된 카르노 맵을 축약하여 아래와 같은 식을 얻었습니다.

f = A'B + BCD + B'C' + B'D' + C'D'

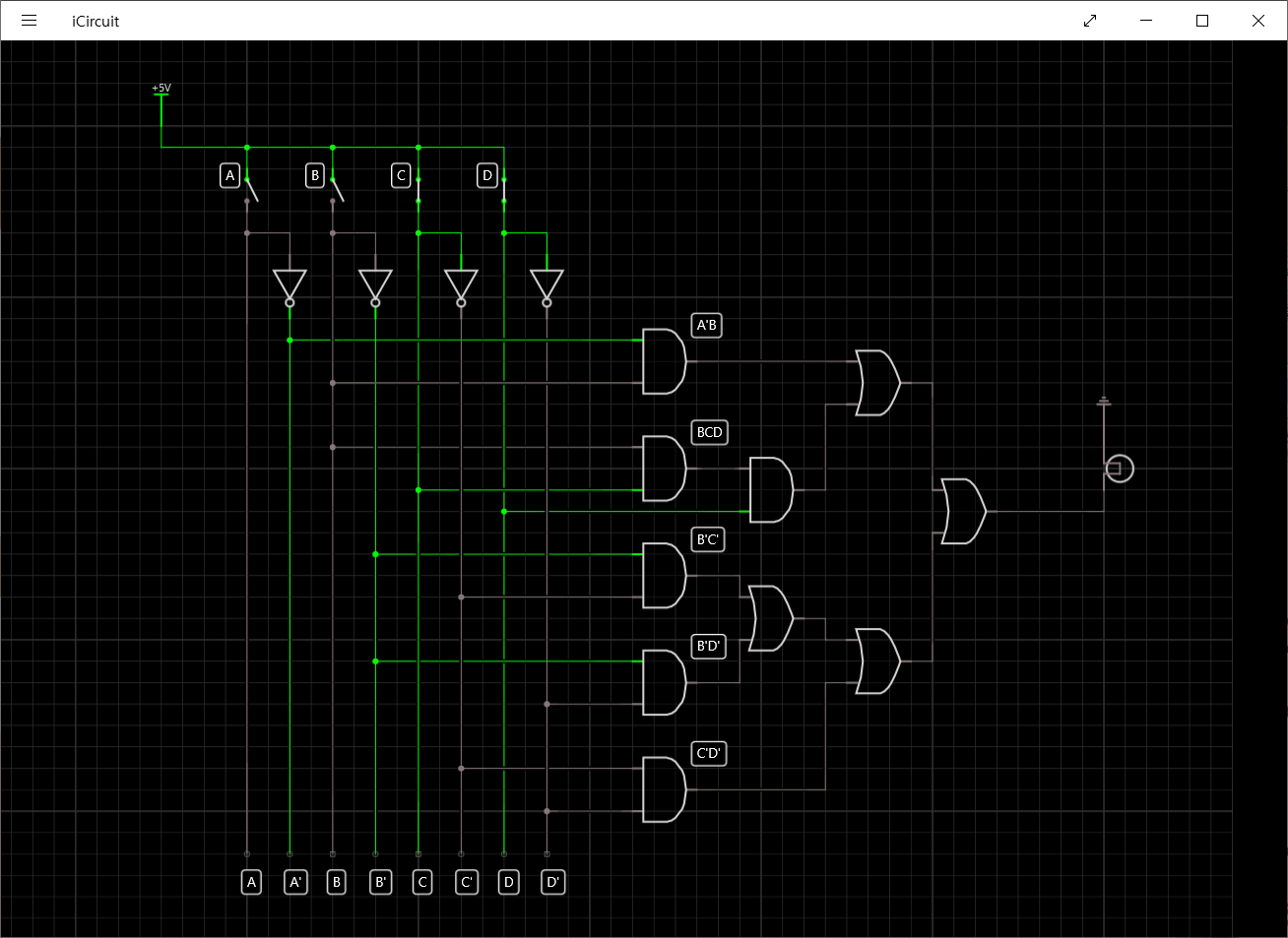

식을 바탕으로 회로도를 작성,테스트 하였으며 결과를 표로 나타내었습니다.

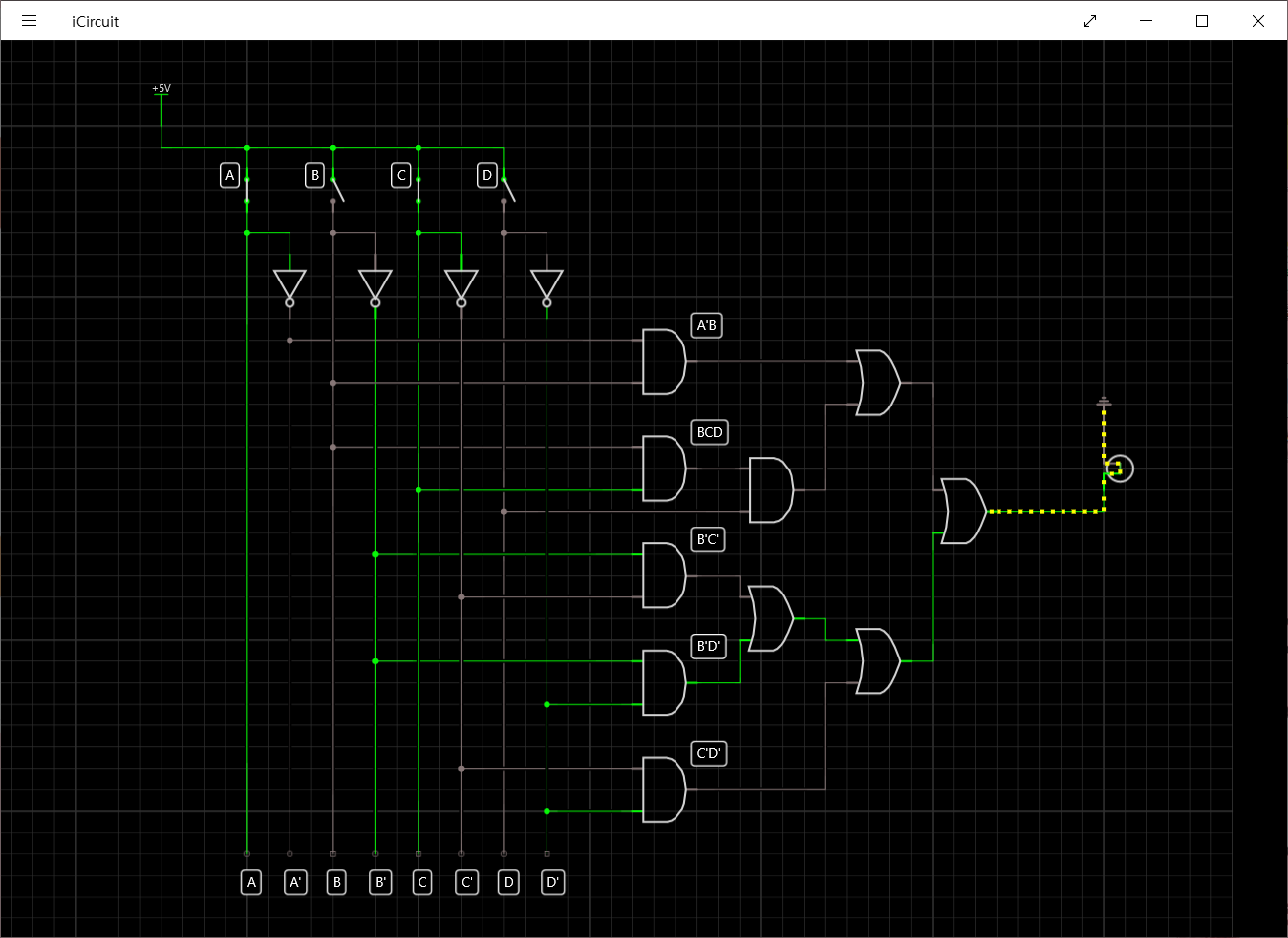

테스트 결과




결과표

logic.cir
0.00MB
